시글런트 SIGLENT SNA6000A 시리즈는 100 kHz ~ 13.5 GHz 또는 26.5 GHz 대역을 지원하는 벡터 네트워크 분석기입니다. 2포트/4포트, 표준형/DRA 확장형 라인업으로 RF 필터, 안테나, 케이블, 고속 전송선, 생산검사 자동화 구성을 검토할 수 있습니다.

견젹 문의 및 상담요청

Description

시글런트 SIGLENT SNA6000A 시리즈 벡터 네트워크 분석기

VECTOR NETWORK ANALYZER · 100 kHz ~ 26.5 GHz

시글런트 SIGLENT SNA6000A 시리즈 벡터 네트워크 분석기

SNA6000A 시리즈는 13.5 GHz 및 26.5 GHz 대역의 2포트/4포트 벡터 네트워크 분석기로, RF 부품·필터·안테나·케이블·고속 디지털 전송선 평가에 적합한 VNA입니다. 135 dB 동적 범위, 1 Hz ~ 10 MHz IFBW, -55 dBm ~ +10 dBm 출력 레벨 설정을 기반으로 연구개발과 생산검사 환경에서 활용할 수 있습니다.

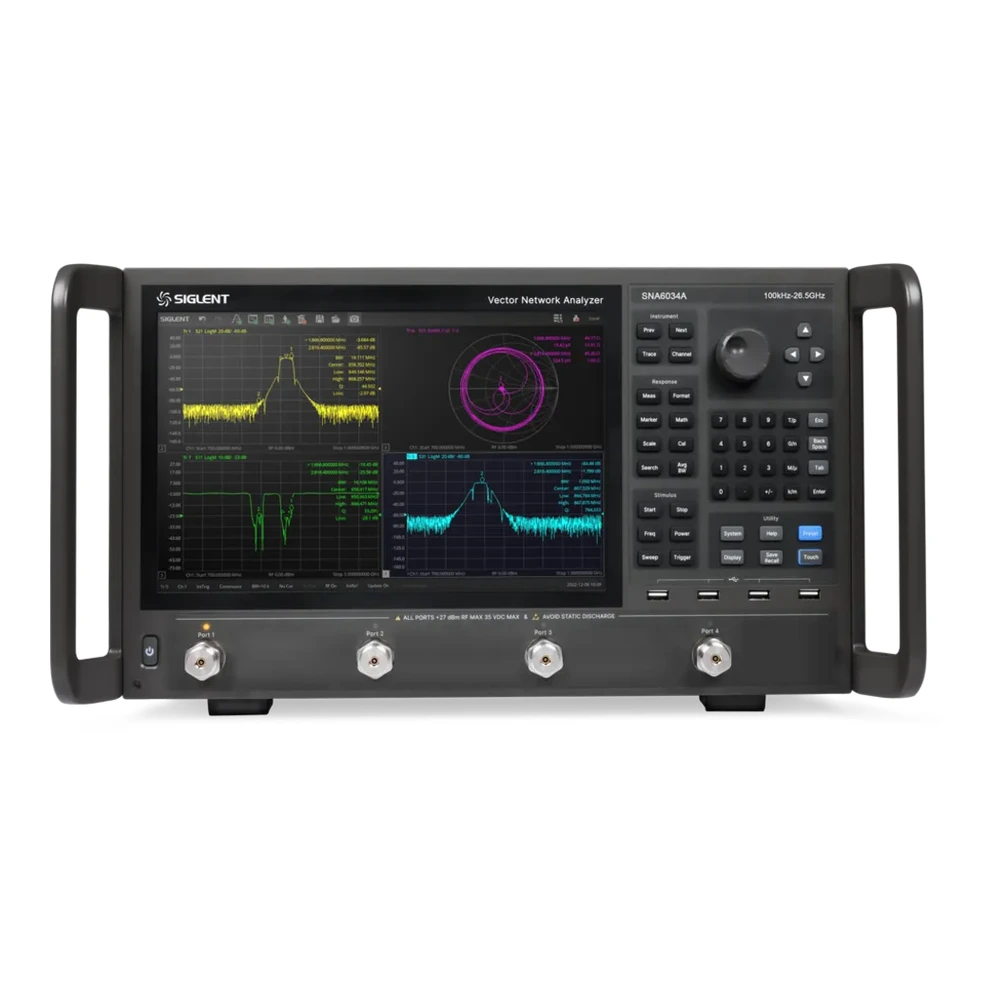

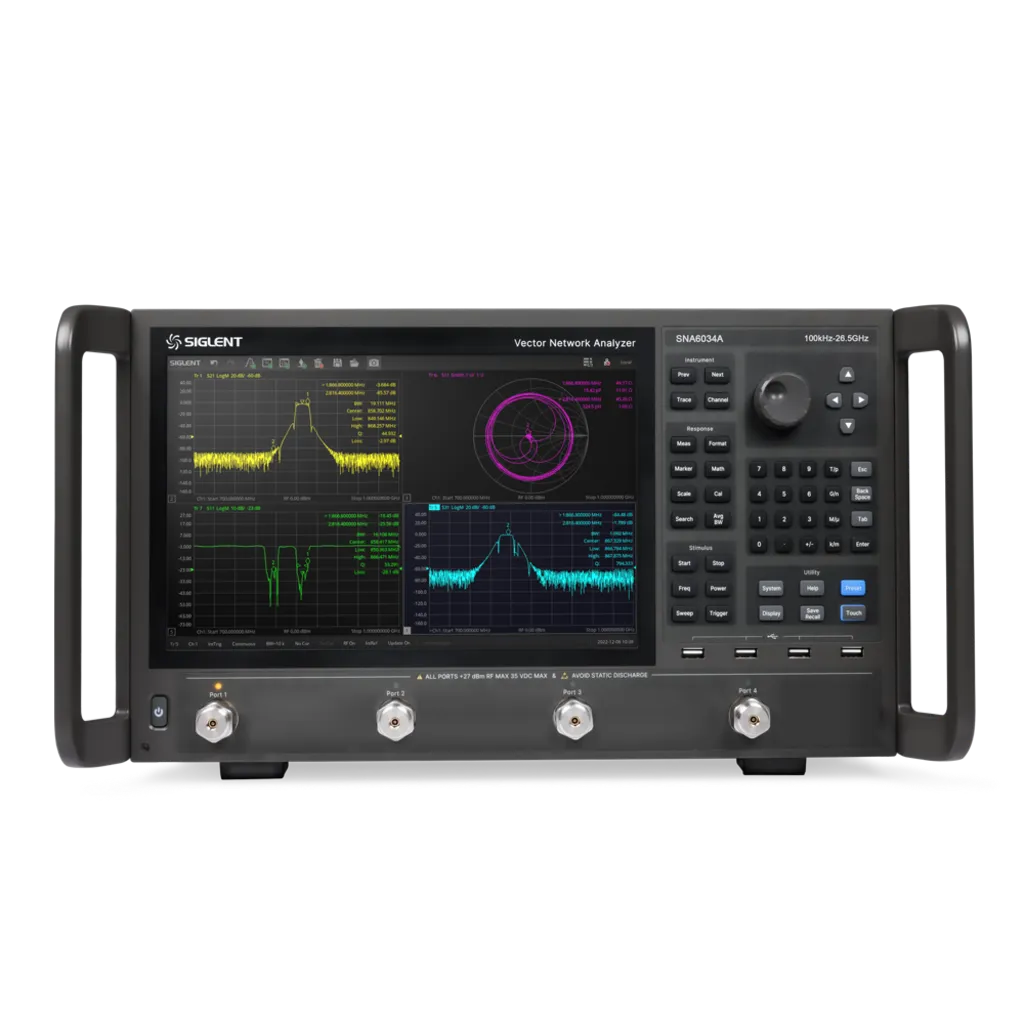

시글런트 SIGLENT SNA6000A 벡터 네트워크 분석기 전면 제품 이미지 — SNA6000A 시리즈 전면 제품 이미지

제품 개요

시글런트 SIGLENT SNA6000A 시리즈는 RF 및 마이크로파 회로의 산란 파라미터, 차동 파라미터, 시간 영역 파라미터 측정을 지원하는 벡터 네트워크 분석기입니다. 필터의 Q-factor, 대역폭, 삽입 손실, 반사 특성, 케이블/전송선 특성, RF 부품의 주파수 응답 확인에 적합합니다.

라인업은 13.5 GHz 대역과 26.5 GHz 대역, 2포트와 4포트, 표준형과 DRA/전면 점퍼 확장형으로 구분됩니다. 4포트 모델은 두 번째 소스를 기본 제공하며, SNA61xxA 모델은 Source/Ref/Meas Direct Receiver Access 구성을 위한 점퍼 구조를 제공합니다.

주파수 범위

100 kHz ~ 13.5 GHz 또는 100 kHz ~ 26.5 GHz 모델을 선택할 수 있습니다.

동적 범위

135 dB 동적 범위로 저손실 필터와 높은 감쇠 특성의 RF 부품 분석에 유리합니다.

측정 포인트

2 ~ 100,001 포인트 설정을 지원해 세밀한 주파수 응답 확인이 가능합니다.

자동화 연동

LAN, USB Device, USB Host, USB-GPIB 및 SCPI/LabVIEW/IVI 기반 원격 제어를 검토할 수 있습니다.

모델 라인업

SNA6000A 시리즈는 총 8개 모델로 구성됩니다. 구매 검토 시 주파수 대역, 포트 수, DRA/전면 점퍼 필요 여부, 자동화 구성 여부를 함께 확인하는 것이 좋습니다.

모델	주파수 범위	포트	동적 범위	Trace Noise	출력 레벨 설정	선택 포인트
SNA6022A	100 kHz ~ 13.5 GHz	2 포트	135 dB	0.005 dB rms, 0.012° rms	-55 dBm ~ +10 dBm	표준형 13.5 GHz 2포트
SNA6024A	100 kHz ~ 13.5 GHz	4 포트	135 dB	0.005 dB rms, 0.012° rms	-55 dBm ~ +10 dBm	표준형 13.5 GHz 4포트
SNA6032A	100 kHz ~ 26.5 GHz	2 포트	135 dB	0.005 dB rms, 0.012° rms	-55 dBm ~ +10 dBm	표준형 26.5 GHz 2포트
SNA6034A	100 kHz ~ 26.5 GHz	4 포트	135 dB	0.005 dB rms, 0.012° rms	-55 dBm ~ +10 dBm	표준형 26.5 GHz 4포트
SNA6122A	100 kHz ~ 13.5 GHz	2 포트	135 dB	0.005 dB rms, 0.012° rms	-55 dBm ~ +10 dBm	DRA/전면 점퍼 확장형 13.5 GHz 2포트
SNA6124A	100 kHz ~ 13.5 GHz	4 포트	135 dB	0.005 dB rms, 0.012° rms	-55 dBm ~ +10 dBm	DRA/전면 점퍼 확장형 13.5 GHz 4포트
SNA6132A	100 kHz ~ 26.5 GHz	2 포트	135 dB	0.005 dB rms, 0.012° rms	-55 dBm ~ +10 dBm	DRA/전면 점퍼 확장형 26.5 GHz 2포트
SNA6134A	100 kHz ~ 26.5 GHz	4 포트	135 dB	0.005 dB rms, 0.012° rms	-55 dBm ~ +10 dBm	DRA/전면 점퍼 확장형 26.5 GHz 4포트

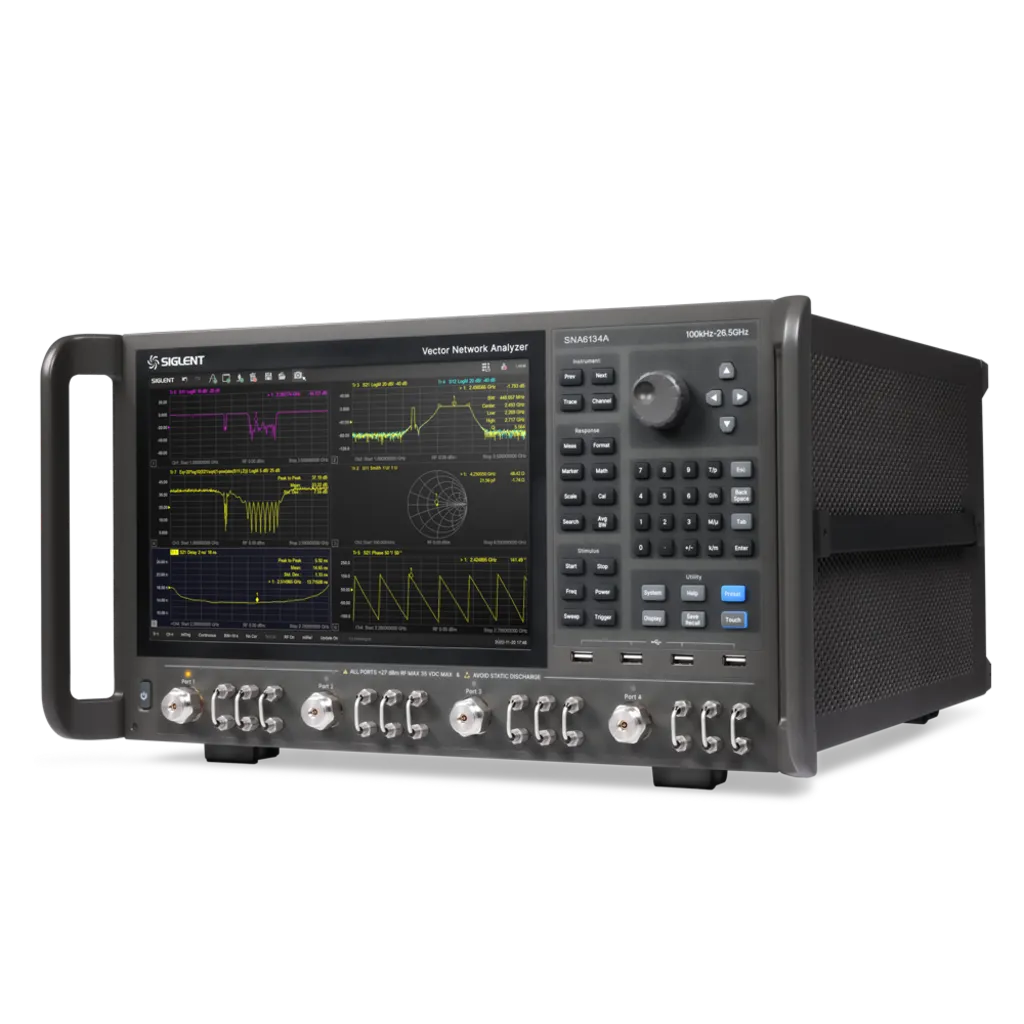

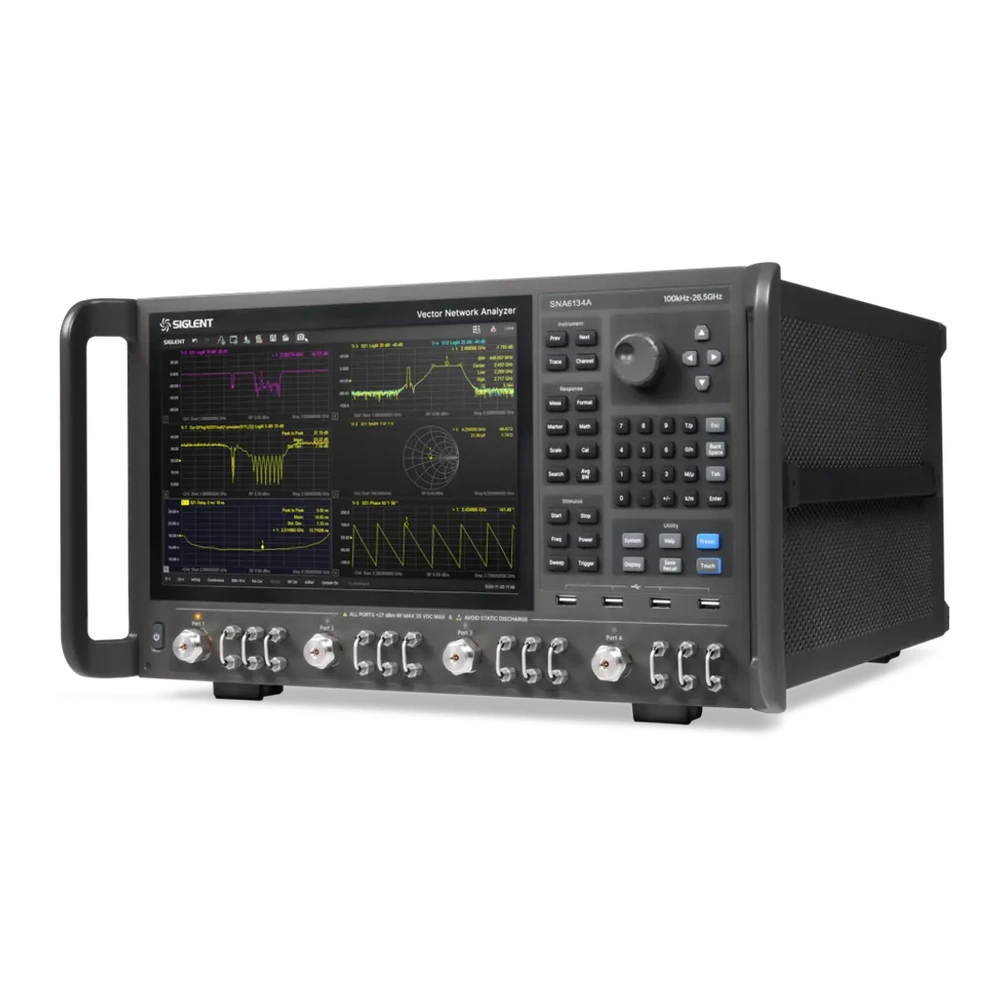

시글런트 SIGLENT SNA6000A 벡터 네트워크 분석기 전면 사선 제품 이미지 — 전면 사선 이미지: 포트 구성과 조작부 확인

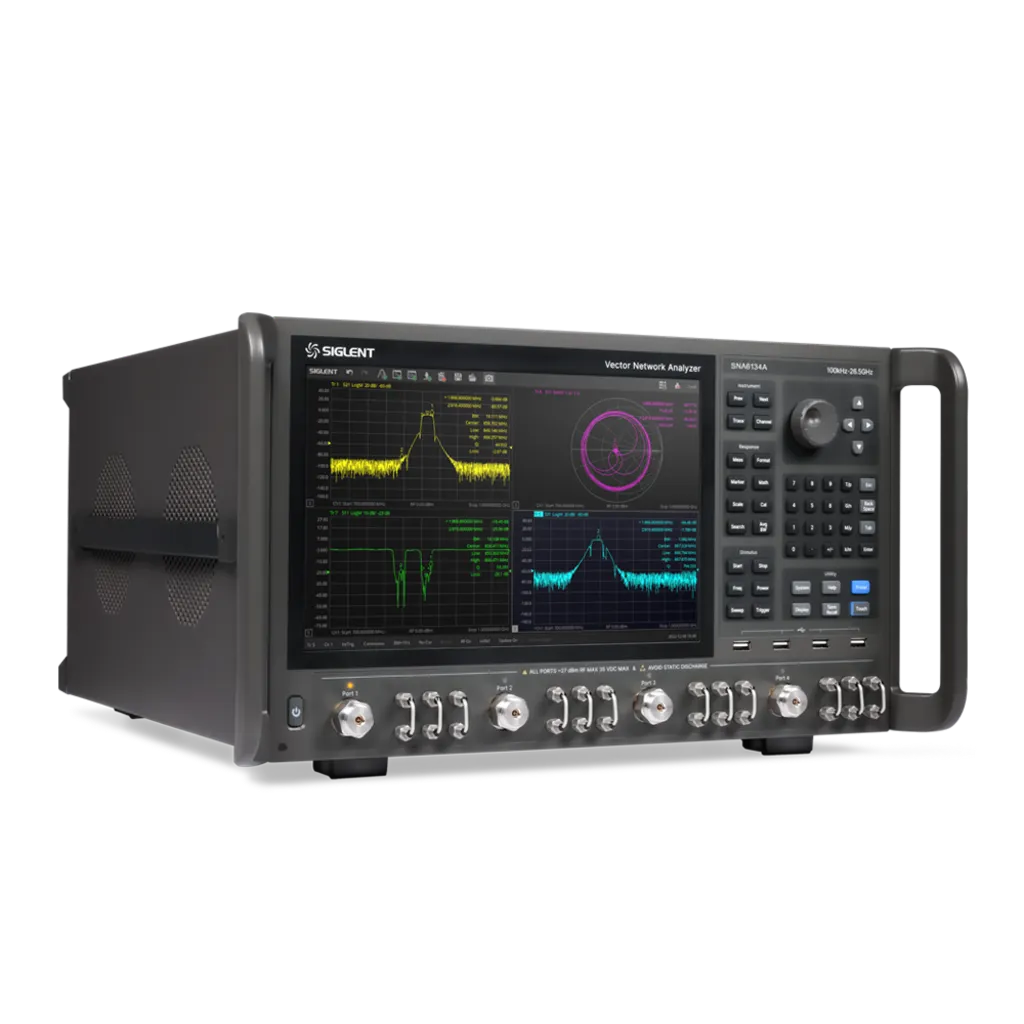

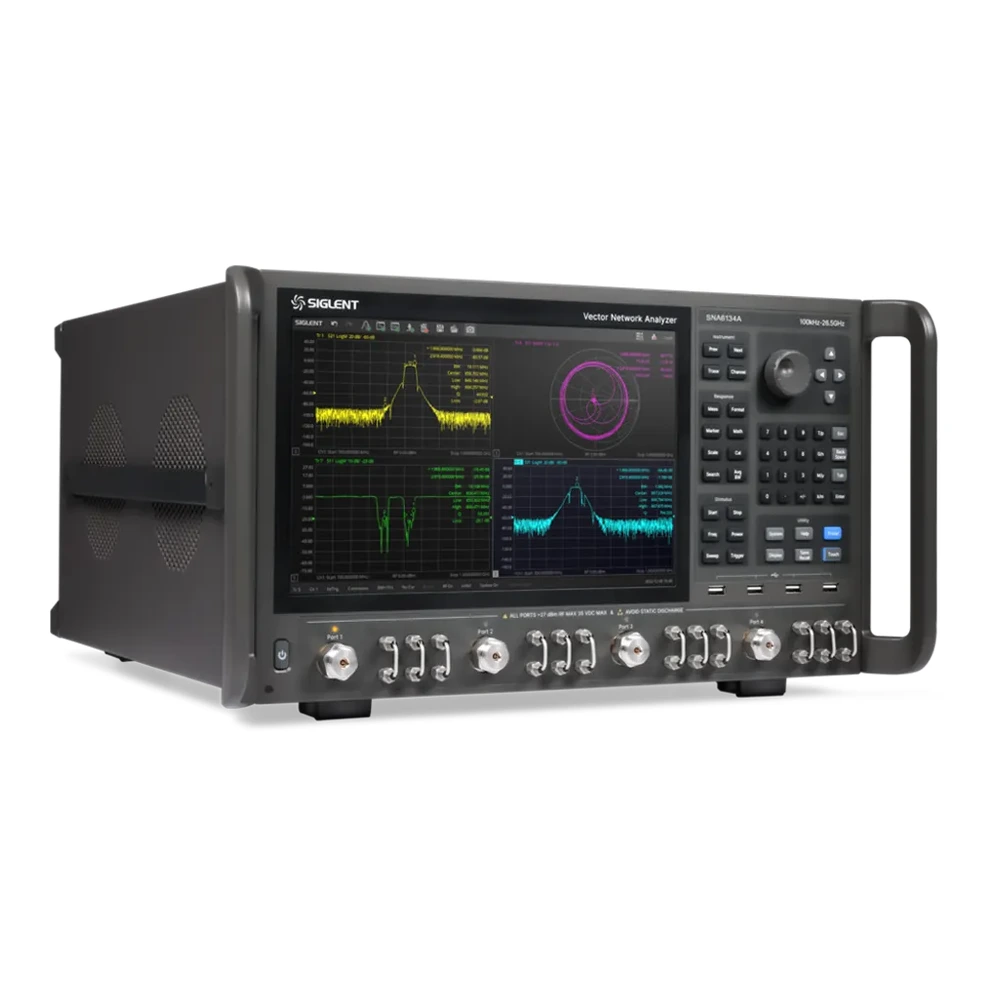

시글런트 SIGLENT SNA6000A 벡터 네트워크 분석기 좌측 사선 제품 이미지 — 좌측 사선 이미지: 대형 디스플레이와 전면 포트 구성

주요 사양 및 구매 검토 포인트

주파수 범위	100 kHz ~ 13.5 GHz / 100 kHz ~ 26.5 GHz
IFBW	1 Hz ~ 10 MHz
동적 범위	135 dB
출력 레벨 설정	-55 dBm ~ +10 dBm
주파수 분해능	1 Hz
레벨 분해능	0.05 dB
인터페이스	LAN, USB Device, USB Host, USB-GPIB
원격 제어	SCPI, LabVIEW, IVI, USB-TMC, VXI-11, Socket, Telnet, WebServer

주요 기능 이미지

링크된 SIGLENT SNA6000A 제품 설명의 Product Characteristics 항목을 기준으로, 첨부 기능 이미지마다 실제 구매 검토에 필요한 내용을 보강했습니다. 옵션 기능은 본체 기본 기능과 구분되므로 견적 시 모델명과 옵션 코드를 함께 확인하는 것이 좋습니다.

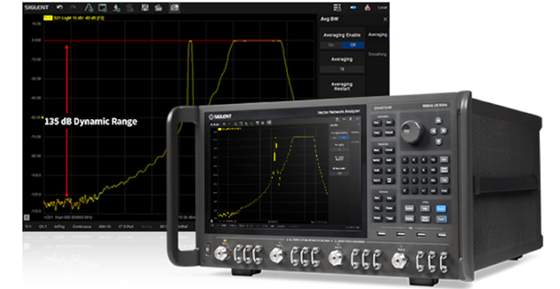

시글런트 SIGLENT SNA6000A 고동적 범위와 정밀 측정 기능 이미지 — High Dynamic Range and Precision

135 dB 동적 범위 기반의 고분해능 측정

SNA6000A는 135 dB급 동적 범위를 제공해 강한 신호와 약한 신호가 함께 존재하는 조건에서도 세부 응답을 확인하기 쉽습니다. 저삽입손실 필터, 높은 저지대역 감쇠 특성을 가진 필터, RF 부품의 미세한 주파수 응답 차이를 분석할 때 유리합니다. 케이블·어댑터 등 외부 연결 요소의 영향을 줄여야 하는 교정 환경에서도 측정 신뢰도를 높이는 데 도움이 됩니다.

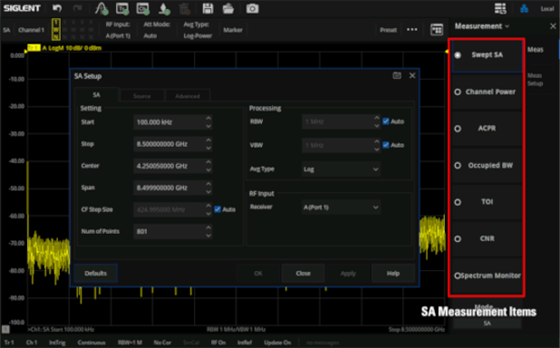

시글런트 SIGLENT SNA6000A 스펙트럼 분석 옵션 설명 이미지 — Spectrum Analyzer for Component Characterization

SNA6000-SA 옵션을 통한 부품 특성 분석 확장

SNA6000-SA 옵션을 적용하면 VNA 기반 S-파라미터 측정뿐 아니라 스펙트럼 분석 관점의 신호 특성 확인까지 검토할 수 있습니다. 고주파 증폭기, 발진기, 통신 시스템 개발에서 하모닉, 상호변조, 비선형 성분을 확인하고 신호 품질과 대역 활용 상태를 함께 평가하는 용도에 적합합니다. 장비 한 대에서 VNA와 스펙트럼 분석 업무를 병행해야 하는 연구개발 환경에서 공간과 운용 비용을 줄이는 구성으로 검토할 수 있습니다.

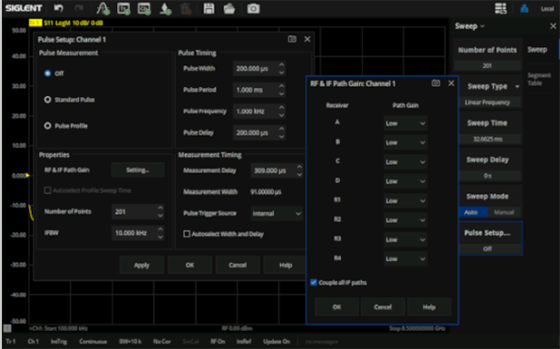

시글런트 SIGLENT SNA6000A 펄스 RF 측정 기능 이미지 — Simple, Fast and Accurate Pulsed-RF Measurement

펄스 RF 조건의 고주파 부품 동작 평가

펄스 측정 기능을 확장하면 레이더, 통신 시스템, 스위칭 RF 회로처럼 실제 운용 조건이 연속파가 아닌 짧은 펄스 형태인 DUT를 더 현실적인 조건에서 평가할 수 있습니다. 짧은 펄스 구간에서의 부품 응답, 빠른 스위칭 동작, 시간 임계 조건의 성능 변화를 확인하는 데 적합합니다. 펄스 RF 시험이 필요한 경우 트리거, 펄스 폭, 듀티 조건, 외부 신호 연동 조건을 함께 확인해야 합니다.

26.5 GHz급 교정 키트와 사용자 정의 교정 지원

VNA 측정에서는 교정 품질이 측정 정확도에 직접 영향을 줍니다. SNA6000A는 26.5 GHz까지의 기계식·전자식 교정 키트 운용을 지원하며, 일반 측정부터 정밀 측정까지 목적에 맞는 교정 구성을 선택할 수 있습니다. 또한 타 제조사 교정 키트 정보 가져오기와 사용자 정의 교정 키트 구성을 지원하므로, 기존 보유 액세서리를 활용해야 하는 연구소·생산라인에서도 도입 검토가 가능합니다.

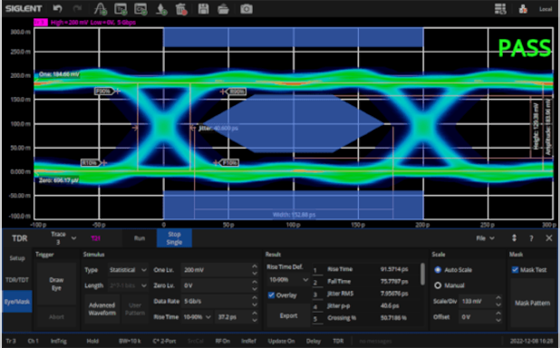

SNA6000-TDA / SNA6000-TDR 옵션 기반 시간 영역 분석

SNA6000-TDA와 SNA6000-TDR 옵션은 VNA를 시간 영역 분석 장비처럼 활용할 수 있게 해줍니다. 케이블, 전송선, 커넥터, 신호 경로의 불연속 지점과 임피던스 변화를 진단하고, 고속 디지털 통신에서 중요한 아이 다이어그램과 지터 분석까지 검토할 수 있습니다. 고속 인터페이스 보드, 케이블 어셈블리, 커넥터 품질 평가를 진행하는 개발·품질 부서에 특히 유용합니다.

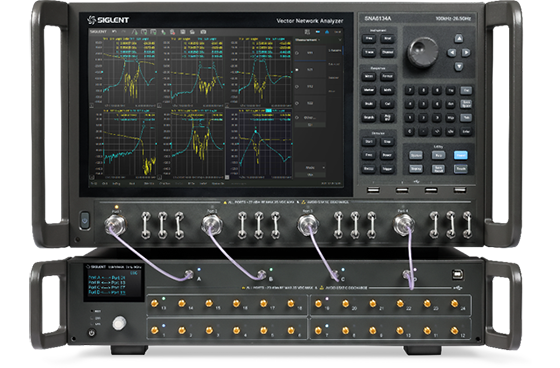

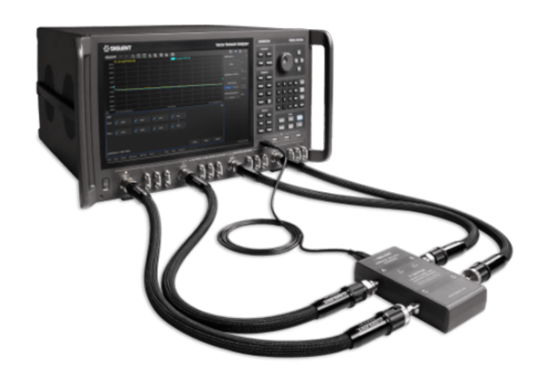

SSM 스위치 시스템 연계 다포트 자동 측정

SSM 스위치 시스템을 연계하면 단일 유닛 기준 출력 포트를 최대 24포트까지 확장해 다포트 RF 부품 측정과 생산라인 자동 시험 구성을 검토할 수 있습니다. 안테나, 데이터 컨버터 인터페이스, RF 모듈, 다포트 수동소자처럼 측정 포인트가 많은 DUT에서 테스트 처리량을 높이고 반복 연결에 따른 시간을 줄이는 데 도움이 됩니다. 생산검사 자동화 목적이라면 포트 수, 스위치 구성, 교정 방식, SCPI 제어 조건을 함께 검토해야 합니다.

기본 액세서리

링크된 SIGLENT 공식 페이지에는 Standard Accessories 항목으로 USB Cable, Power cord, Wireless Mouse가 표시됩니다. 첨부 이미지에는 USB 케이블, 전원 코드, Quick Guide 이미지가 포함되어 있어 본문에는 첨부 이미지를 모두 사용하고, 실제 공급 구성은 견적 단계에서 최종 확인하도록 표기했습니다.

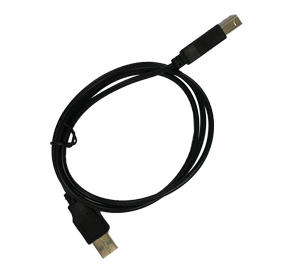

시글런트 SIGLENT SNA6000A 기본 액세서리 USB 케이블 이미지

USB Cable

PC 연결, 파일 전송, 원격 제어 환경 구성 시 사용하는 기본 USB 케이블입니다.

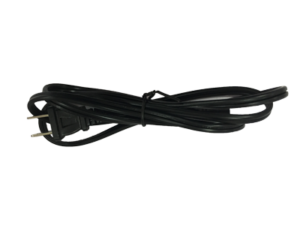

시글런트 SIGLENT SNA6000A 기본 액세서리 전원 코드 이미지

Power Cord

장비 전원 공급을 위한 전원 코드입니다. 지역별 플러그 규격은 납품 시점에 확인합니다.

시글런트 SIGLENT SNA6000A 빠른 시작 가이드 이미지

Quick Guide / 공급 구성 확인

첨부 이미지 기준 빠른 시작 가이드 이미지를 반영했습니다. 공식 표준 액세서리의 Wireless Mouse 포함 여부는 견적 시 최종 확인합니다.

옵션 액세서리 검토 항목

공식 페이지의 Optional Accessories에는 SNA6000-MT, SNA6000-SA, SNA6000-PM, SNA6000-SMM, SNA6000-TDA, SNA6000-TDR, SNA6000-HPR, SEM5000A, VNA 교정 키트, RF 케이블, USB-GPIB Adapter, SNA-TB01, TDR 프로브류가 표시됩니다. 실제 구성은 측정 주파수, 커넥터 타입, 포트 수, 교정 방식, 자동화 연동 방식에 따라 달라집니다.
