Overview
제품 개요
DIONIA 페이지의 상품 정보를 기준으로 국내 표기는 시글런트 SIGLENT로 정리하고, 공식 사양에서 확인되는 주파수 범위·DANL·분석 대역폭·주요 측정 기능을 중심으로 구성했습니다.
주파수 범위
13.6 / 26.5 GHz
모델별 상한 주파수 선택
DANL
-165 dBm/Hz
미약 RF 신호 확인에 유리
분석 대역폭
25 / 40 MHz
40 MHz는 옵션 확인 필요
주요 측정
ACPR · OBW · TOI
고급 RF 측정 기능 검토
Line-up
모델 라인업
SSA5000A 시리즈는 필요한 주파수 상한에 따라 SSA5083A 또는 SSA5085A를 선택합니다.
| 모델 | 주파수 범위 | DANL | 위상 잡음 | 분석 대역폭 | RBW |
|---|---|---|---|---|---|
| SSA5083A | 9 kHz ~ 13.6 GHz | -165 dBm/Hz typ. | <-105 dBc/Hz | 25 MHz, 40 MHz 옵션 | 1 Hz ~ 10 MHz |
| SSA5085A | 9 kHz ~ 26.5 GHz | -165 dBm/Hz typ. | <-105 dBc/Hz | 25 MHz, 40 MHz 옵션 | 1 Hz ~ 10 MHz |
Product View

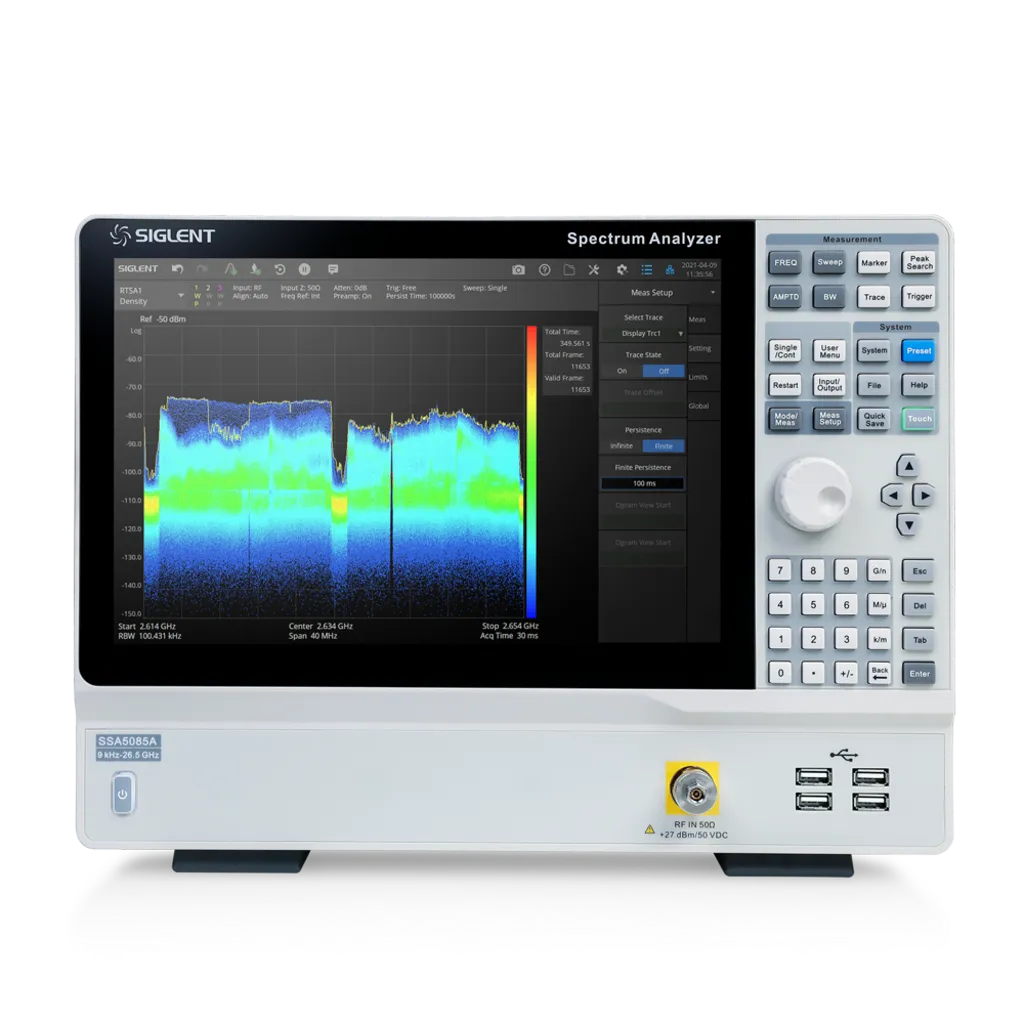

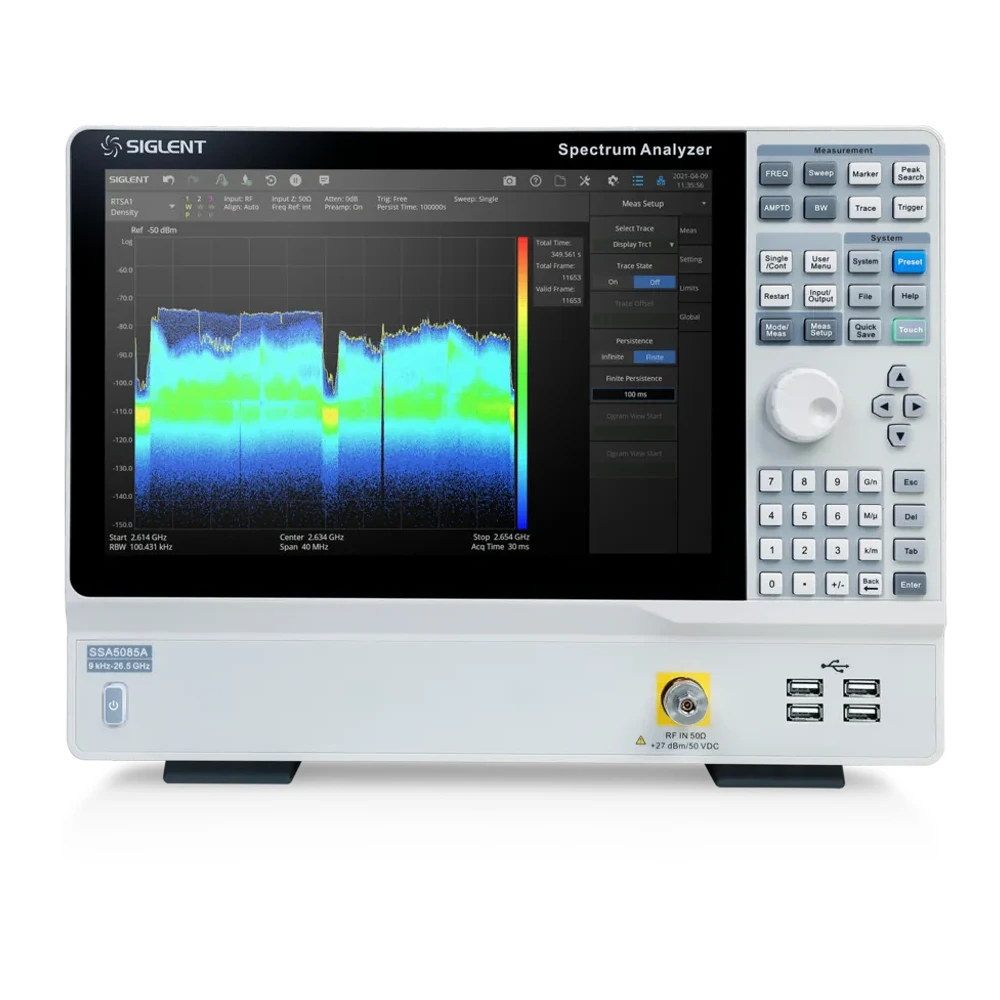

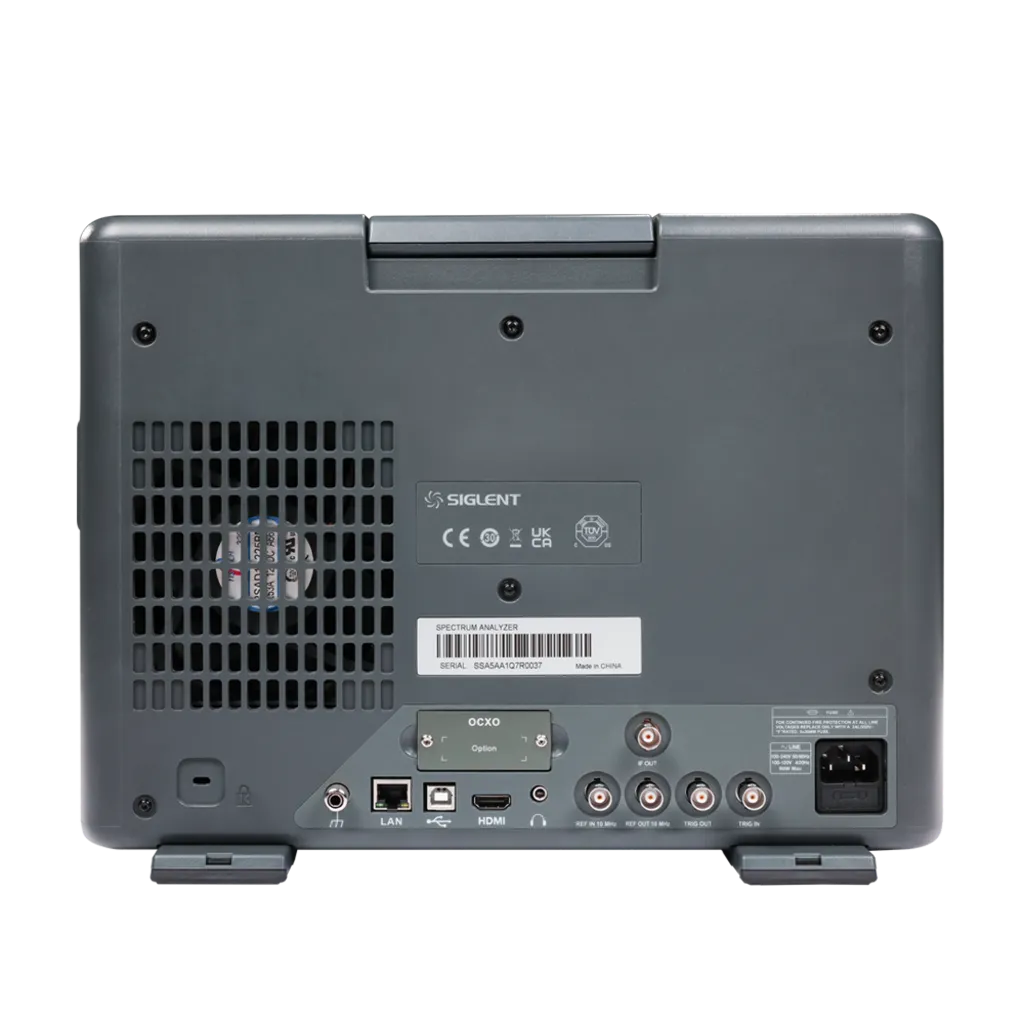

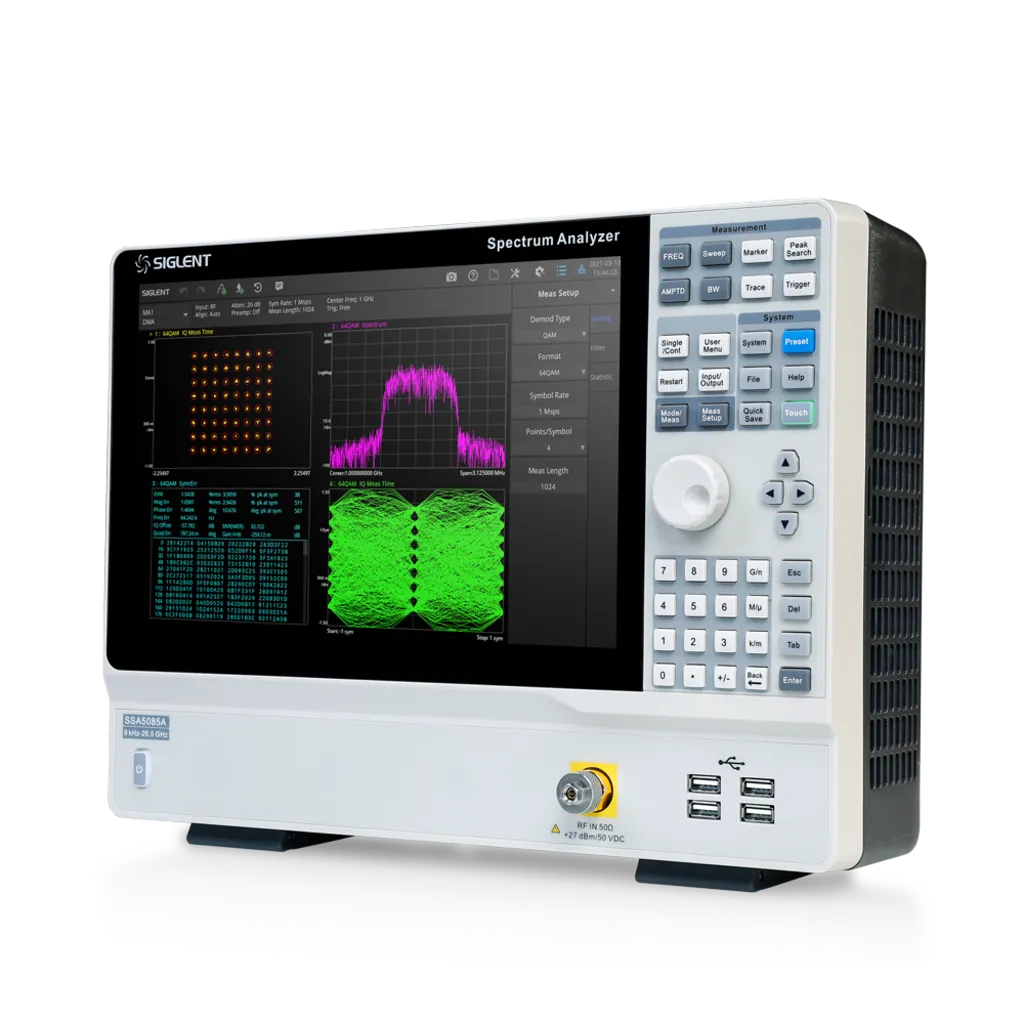

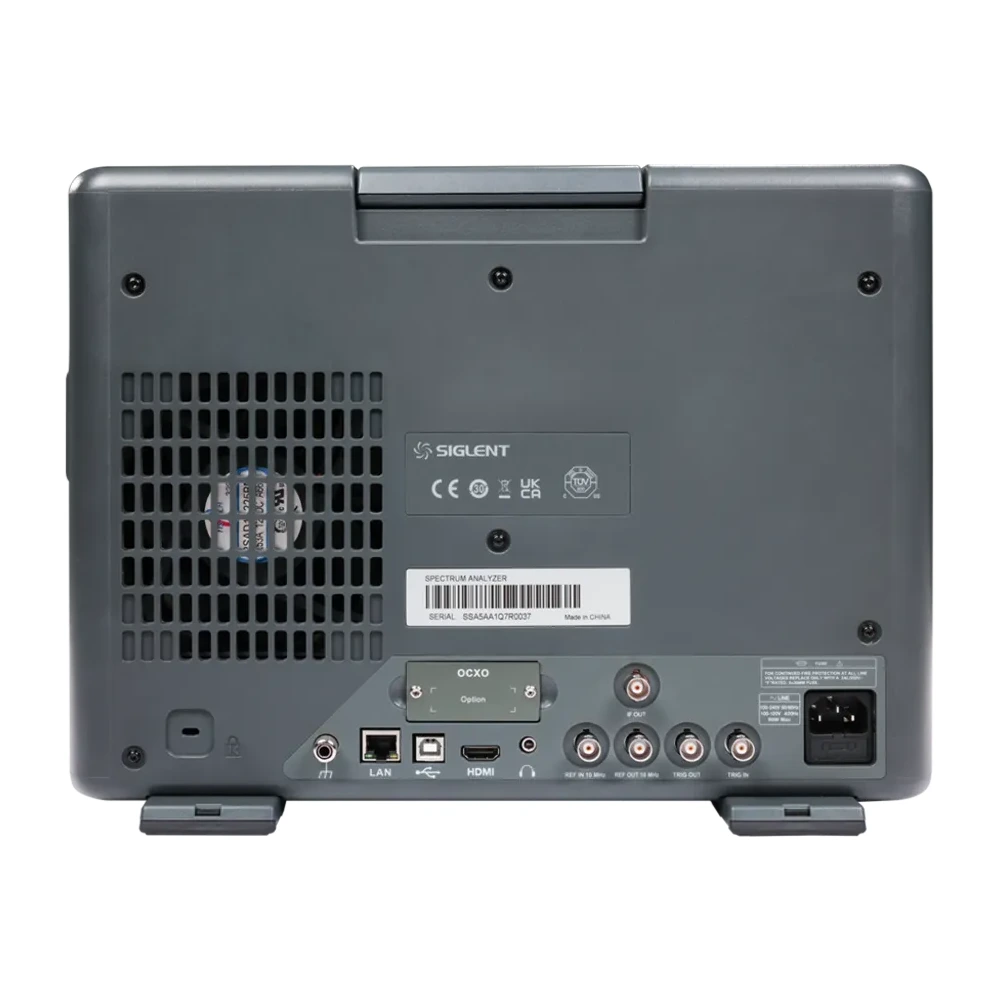

제품 외관 및 인터페이스

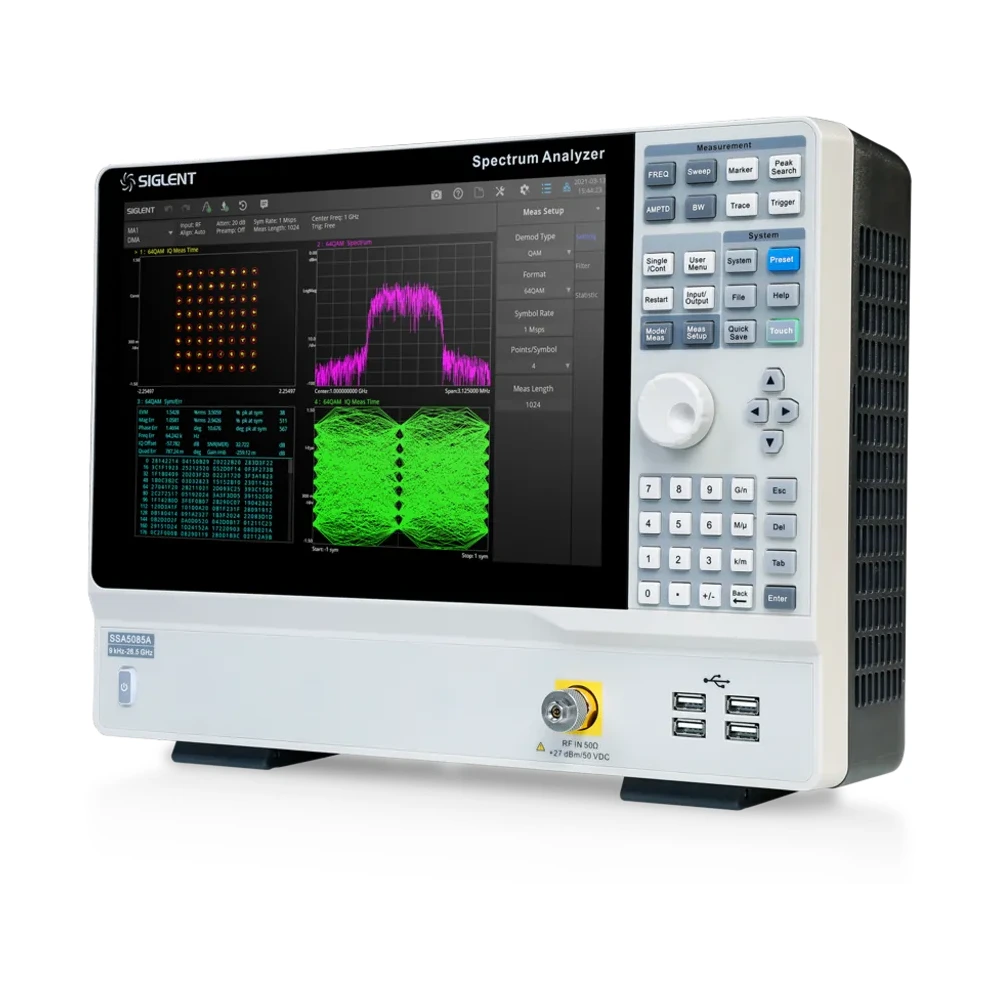

제품 전면, 디스플레이, 후면 단자 구성을 한눈에 확인할 수 있도록 이미지 크기를 줄이고 카드형으로 정리했습니다.
Key Features
주요 기능

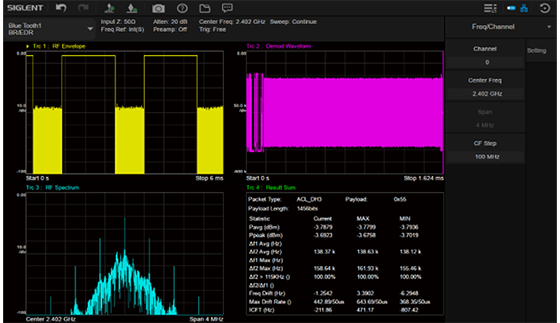

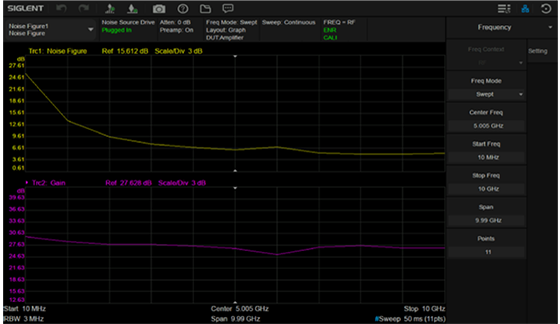

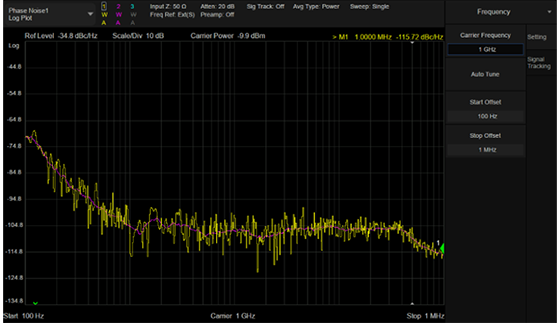

RF 신호 확인, 실시간 분석, 위상 잡음, 노이즈 플로어, 고급 측정, 변조 분석 화면을 기능별로 배치했습니다.
Selection Guide
구매 전 확인 포인트
견적 요청 전 아래 항목을 정리하면 모델, 옵션, 액세서리 구성을 빠르게 검토할 수 있습니다.
1. 주파수 범위
13.6 GHz까지면 SSA5083A, 26.5 GHz까지 필요하면 SSA5085A를 우선 검토합니다.
2. 분석 대역폭
40 MHz 분석 대역폭, 실시간 분석, 변조 분석은 옵션 구성 확인이 필요합니다.
3. 측정 기능

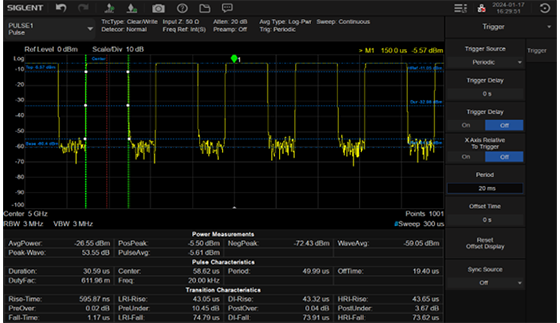

Channel Power, ACPR, OBW, Harmonic, TOI 등 필요한 측정 항목을 기준으로 검토합니다.
4. B2B 구매 조건
납기, 교정 성적서, RF 케이블·어댑터, 교육 지원, 설치 환경을 함께 확인합니다.
Accessories
기본 구성품 및 액세서리

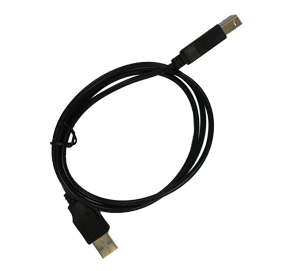

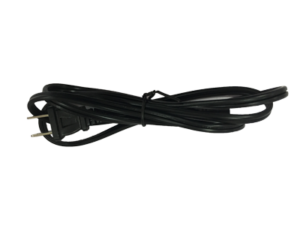

제공 이미지 기준 Quick Guide, 전원 코드, USB 케이블, RF 어댑터 이미지를 모두 반영했습니다. 실제 구성은 공급 조건에 따라 확인이 필요합니다.
Applications
주요 활용 분야
RF 회로 및 모듈 연구개발
무선통신 송수신 신호 분석
생산라인 RF 특성 검사
교육기관 및 연구소 실습 장비
EMI 사전 점검 및 고급 RF 측정
위상 잡음·변조 품질 분석
FAQ
자주 묻는 질문
Q. SSA5000A 시리즈는 어떤 용도에 적합한가요?
RF 연구개발, 무선통신 신호 확인, 생산검사, 교육·연구 장비, 현장 RF 신호 분석, 옵션 구성에 따른 실시간 스펙트럼 분석 및 변조 분석 검토에 적합합니다.
Q. SSA5083A와 SSA5085A의 차이는 무엇인가요?
주요 차이는 주파수 범위입니다. SSA5083A는 9 kHz~13.6 GHz, SSA5085A는 9 kHz~26.5 GHz 범위를 지원합니다.
Q. 실시간 스펙트럼 분석 기능은 기본인가요?
SSA5000A 시리즈는 25 MHz 분석 대역폭을 제공하며, 40 MHz 분석 대역폭 및 실시간 분석 기능은 옵션 구성을 확인해야 합니다.

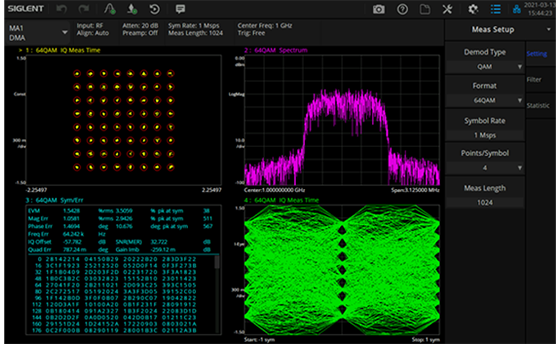

Q. 변조 분석 기능을 사용할 수 있나요?
아날로그 변조 분석과 벡터 디지털 변조 분석 기능을 옵션으로 검토할 수 있습니다. 필요한 변조 방식과 심볼 레이트 조건은 데이터시트 기준으로 확인하는 것이 좋습니다.
Q. 견적 요청 시 어떤 정보를 알려주면 되나요?
필요 주파수 범위, 분석 대역폭, 측정 옵션, 프리앰프/OCXO 등 옵션, 액세서리, 교정 성적서 필요 여부, 납기 조건을 함께 알려주시면 구성을 검토하기 쉽습니다.
Q. 데이터시트와 기술 상담을 받을 수 있나요?
가능합니다. 데이터시트 기준으로 모델별 사양, 옵션 구성, 액세서리, 적용 시험 조건을 검토해 드릴 수 있습니다.
기술 상담 및 견적 문의
SSA5000A 시리즈는 모델, 분석 대역폭, 실시간 분석 옵션, 변조 분석 옵션, 액세서리 구성에 따라 견적 조건이 달라질 수 있습니다. 필요한 주파수 범위와 측정 목적을 알려주시면 모델 및 옵션 구성을 함께 검토해 드립니다.
