9 kHz~7.5 GHz 라인업RTSA 25 MHz 기본 / 40 MHz 옵션VNA·DTF 지원TG·Preamp 기본
시글런트 SIGLENT SSA3000X-R 시리즈 Real-Time Spectrum Analyzers
SSA3000X-R 시리즈는 복잡한 RF 스펙트럼, 신호 분석, 네트워크 분석을 하나의 장비에서 검토할 수 있는 실시간 스펙트럼 분석기입니다. 9 kHz부터 최대 7.5 GHz까지의 모델 라인업, RTSA, VNA, DTF, EMI 사전 검토 옵션을 기반으로 연구개발, 생산검사, 교육, 유지보수 환경에 적용할 수 있습니다.

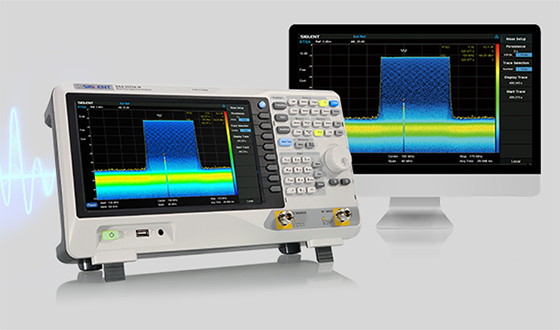

제품 개요
시글런트 SIGLENT SSA3000X-R 시리즈는 Spectrum Analyzer, Real-Time Spectrum Analysis, Vector Network Analyzer, Distance To Fault 기능을 조합해 RF 신호 관측과 케이블·안테나 상태 점검을 지원하는 장비입니다. 기본 프리앰프와 트래킹 제너레이터가 포함되며, 옵션 구성에 따라 실시간 대역폭, 변조 분석, EMI 측정 기능을 확장할 수 있습니다.
B2B 구매 검토 시에는 필요한 주파수 범위, RTSA 대역폭, EMI 측정 옵션, VNA 교정 키트, 교정성적서, 납기 조건을 함께 확인하는 것이 좋습니다.
핵심 구매 포인트
실시간 RF 신호 포착
SSA3000X-R 시리즈는 실시간 분석 모드에서 순간적으로 발생하는 간헐 신호, 주파수 호핑, 채널 충돌, 간섭 신호 확인에 활용할 수 있습니다. 기본 RTSA 대역폭은 25 MHz이며, SSA3000XR-RT40 옵션 적용 시 40 MHz까지 확장됩니다.

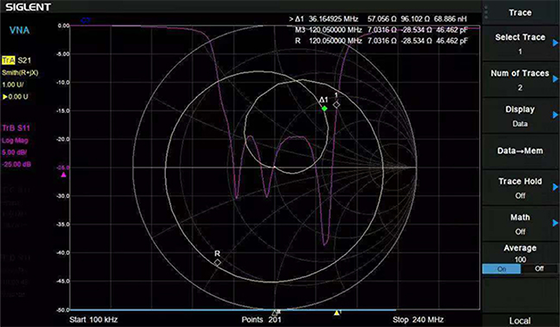

스펙트럼 + VNA + DTF 구성
스펙트럼 분석뿐 아니라 Vector S11/S21 측정과 Distance To Fault 기능을 지원하여 RF 부품, 케이블, 안테나 점검까지 하나의 플랫폼에서 검토할 수 있습니다.

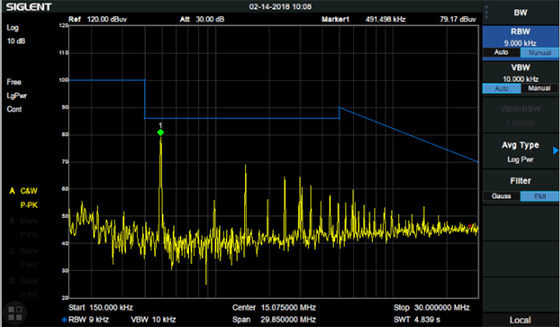

EMI 사전 적합성 검토
EMI 필터, Quasi-Peak 검파, Limit Line, 로그 스케일 등 옵션 기반 EMI 측정 기능을 통해 정식 인증 전 사전 검토용 장비로 활용할 수 있습니다.
10.1형 멀티터치 화면
10.1형 멀티터치 디스플레이와 마우스/키보드 지원으로 실험실, 생산기술, 교육 환경에서 측정 화면을 직관적으로 확인할 수 있습니다.
모델 라인업
SSA3000X-R 시리즈는 최대 주파수 범위에 따라 SSA3032X-R, SSA3050X-R, SSA3075X-R로 구분됩니다. 구매 시 DUT 신호 대역, 고조파 확인 범위, EMI 사전 검토 범위, VNA 측정 범위를 기준으로 모델을 선택하는 것이 좋습니다.
| 모델 | 스펙트럼 분석 주파수 범위 | 트래킹 제너레이터 범위 | RBW | DANL Typ. | 주요 적용 |
|---|---|---|---|---|---|
| SSA3032X-R | 9 kHz ~ 3.2 GHz | 100 kHz ~ 3.2 GHz | 1 Hz ~ 3 MHz | -165 dBm/Hz Typ. | RF 개발·교육·생산검사 |
| SSA3050X-R | 9 kHz ~ 5.0 GHz | 100 kHz ~ 5.0 GHz | 1 Hz ~ 3 MHz | -165 dBm/Hz Typ. | RF 개발·교육·생산검사 |
| SSA3075X-R | 9 kHz ~ 7.5 GHz | 100 kHz ~ 7.5 GHz | 1 Hz ~ 3 MHz | -165 dBm/Hz Typ. | RF 개발·교육·생산검사 |

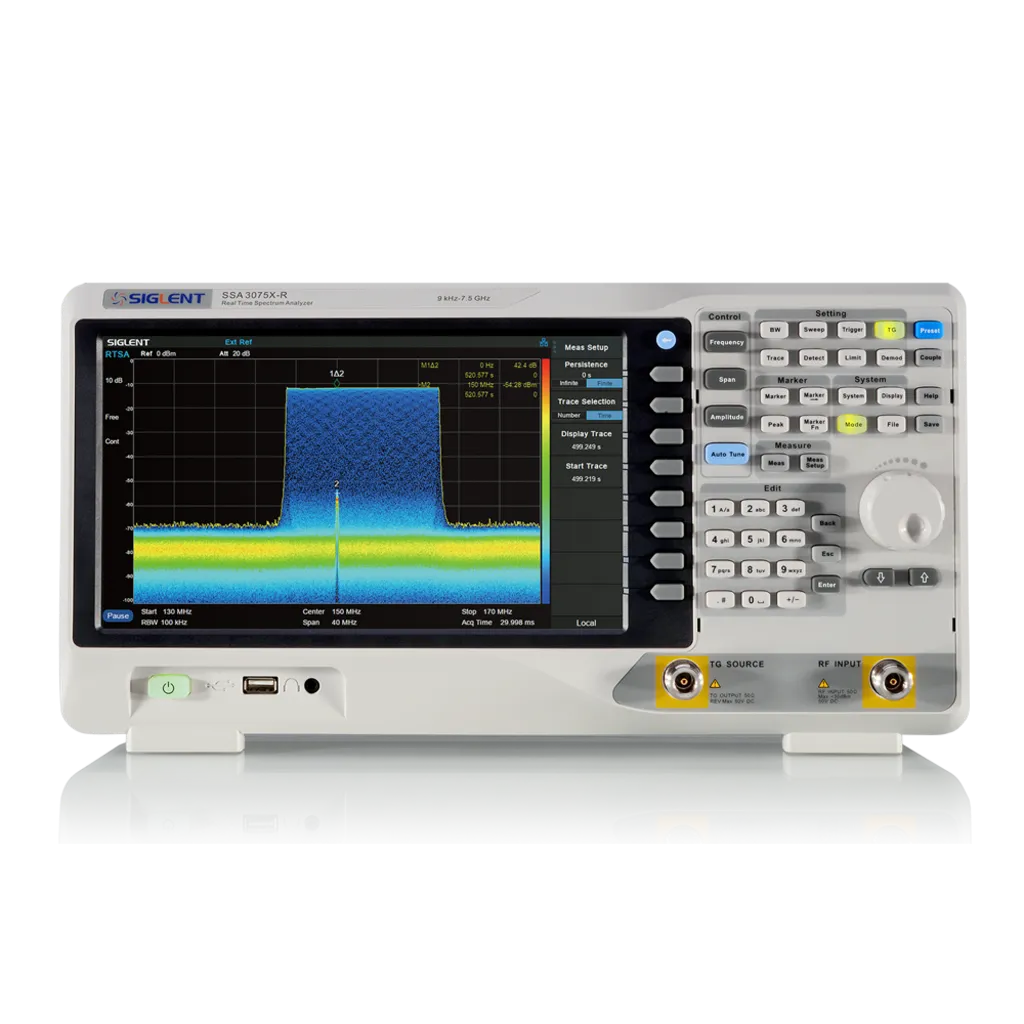

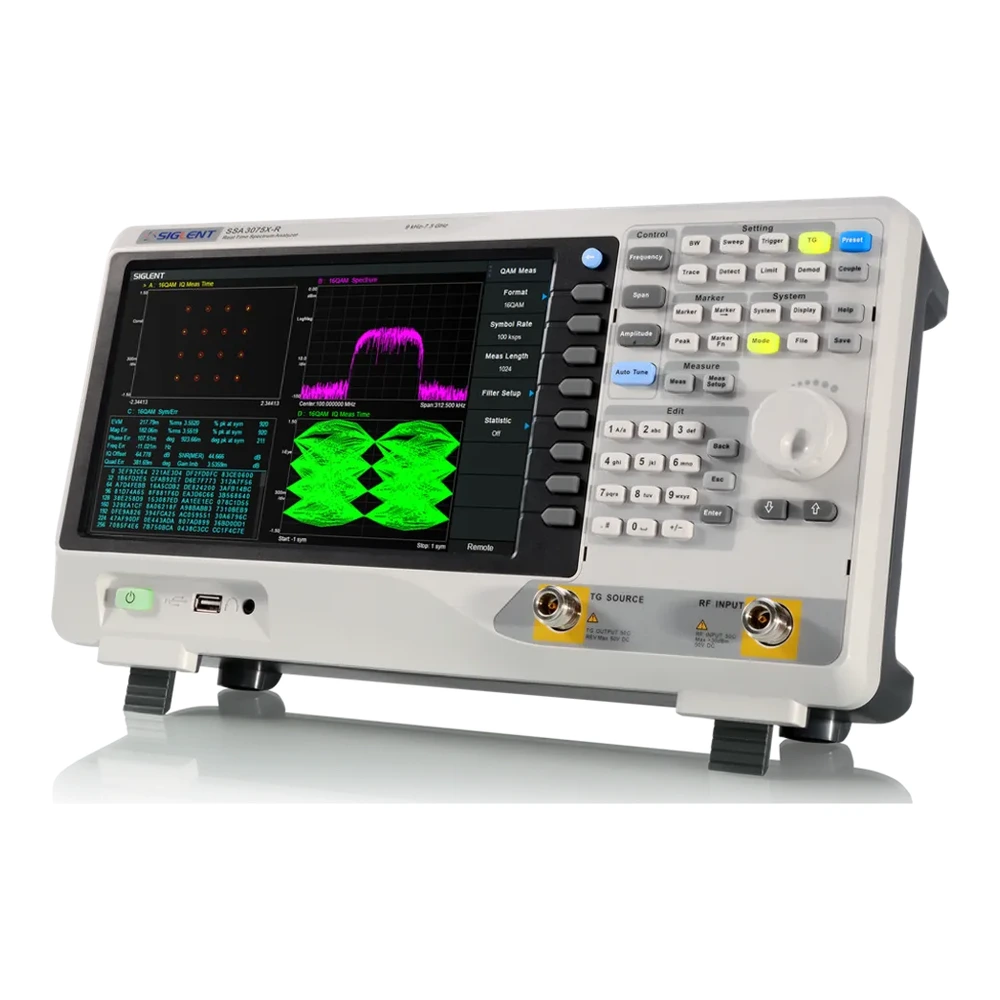

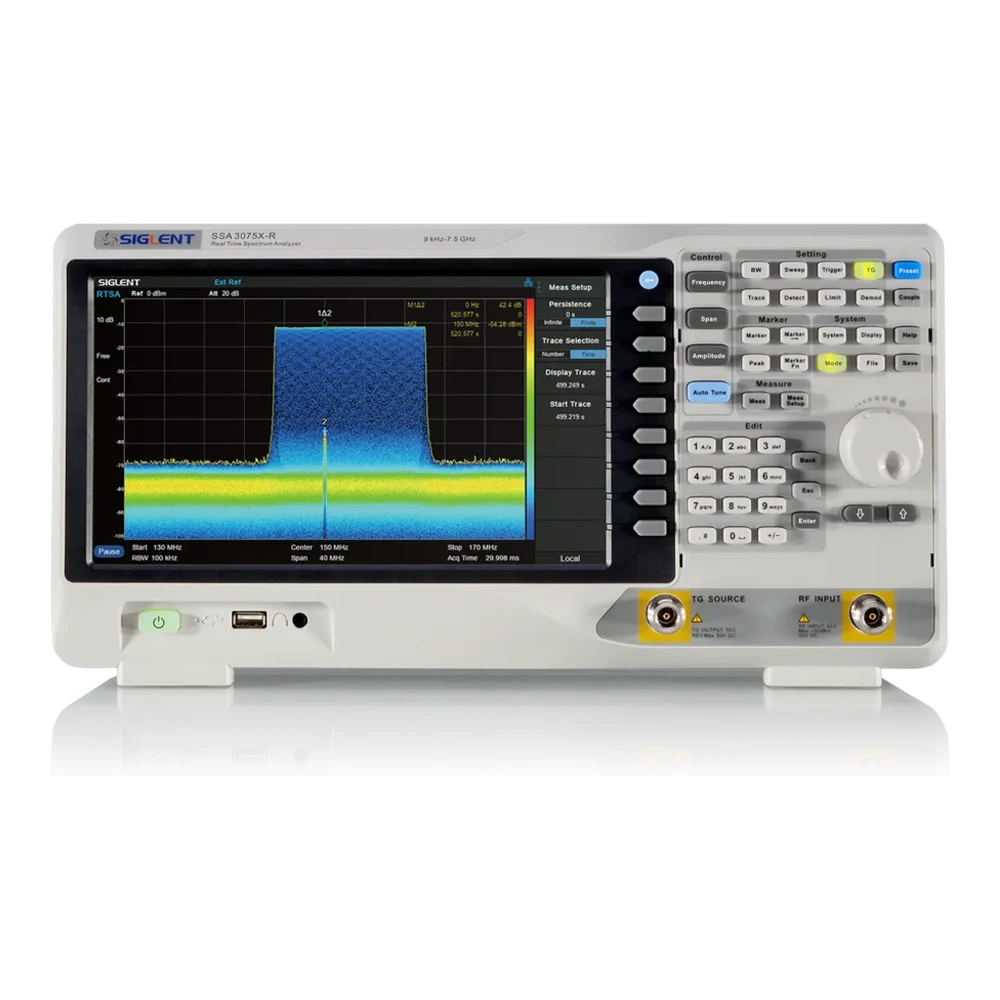

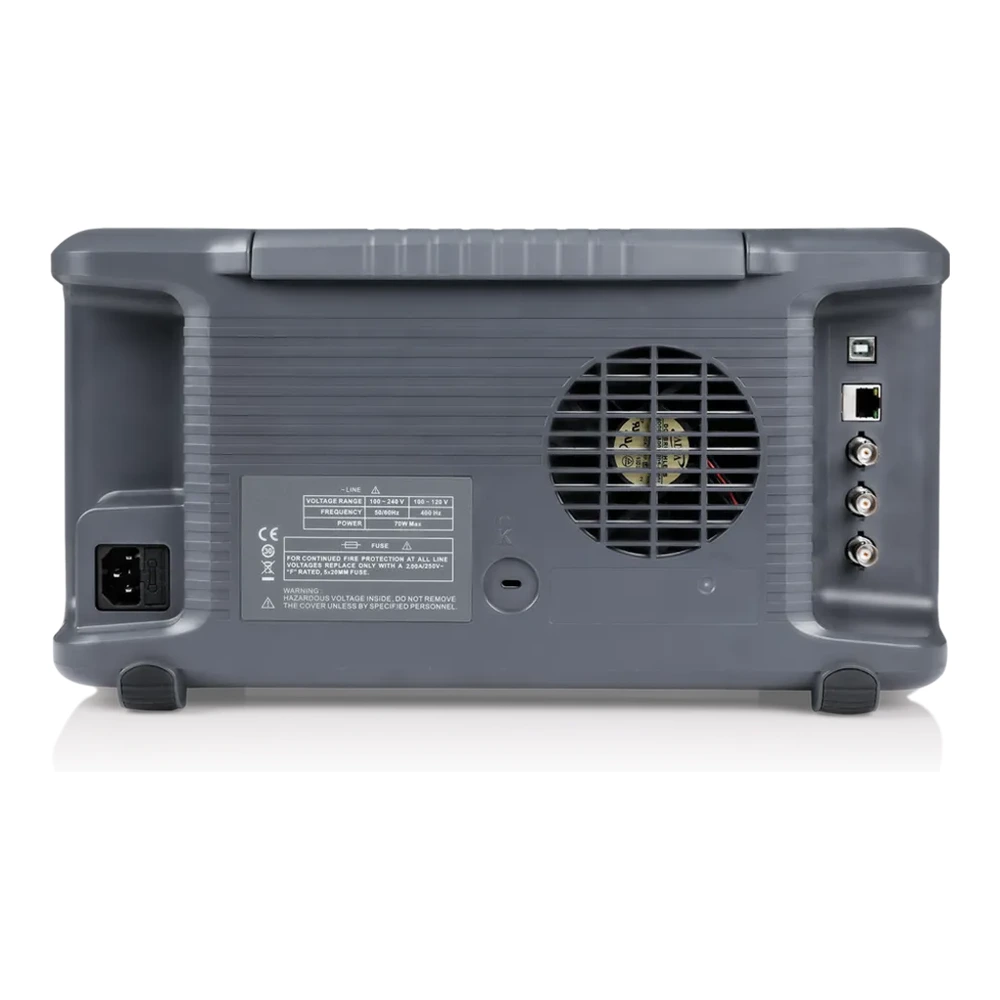

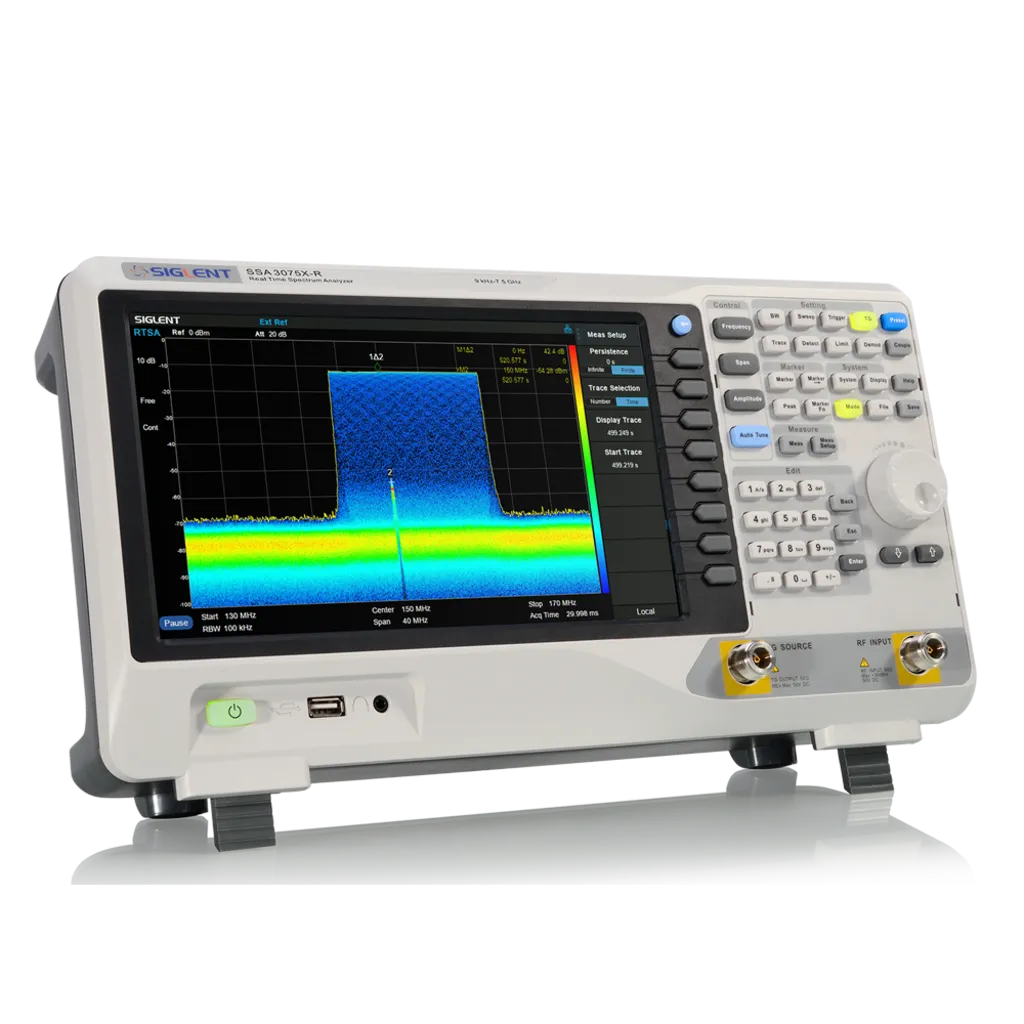

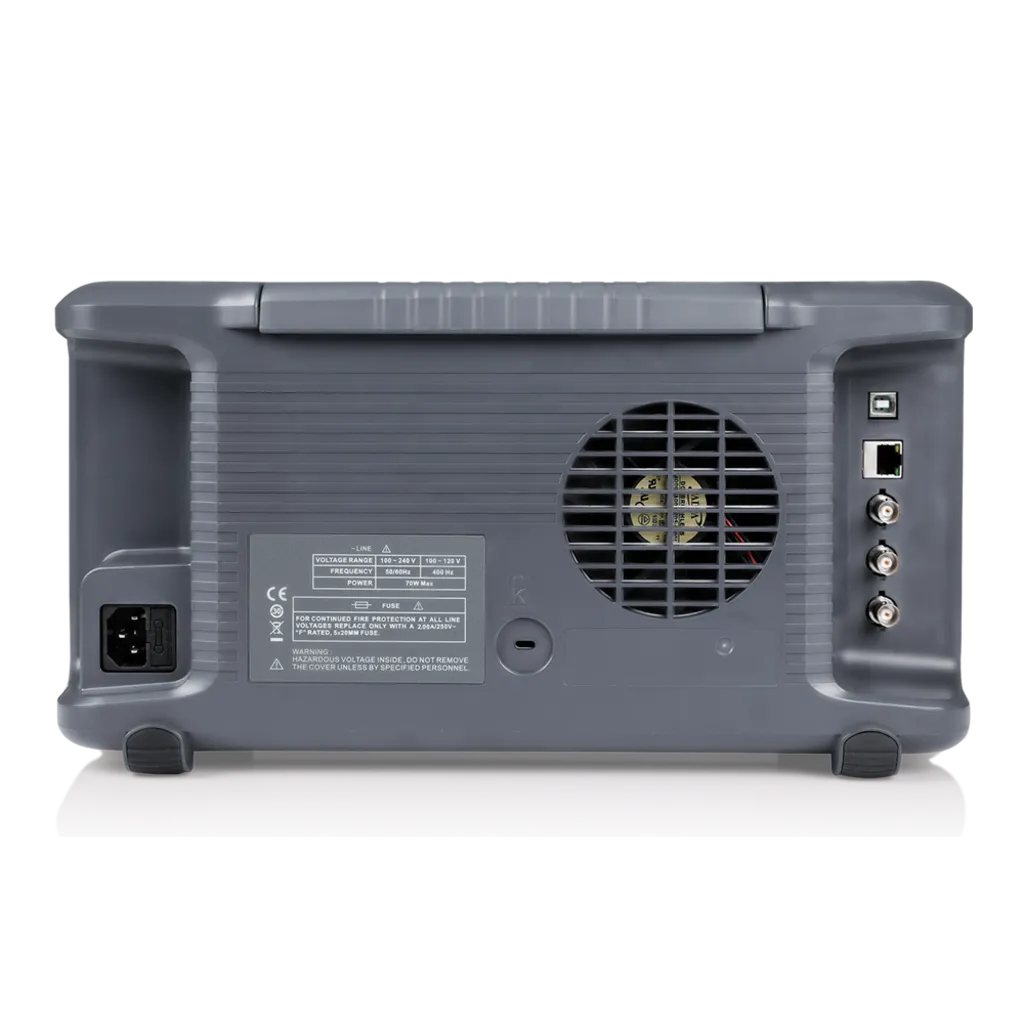

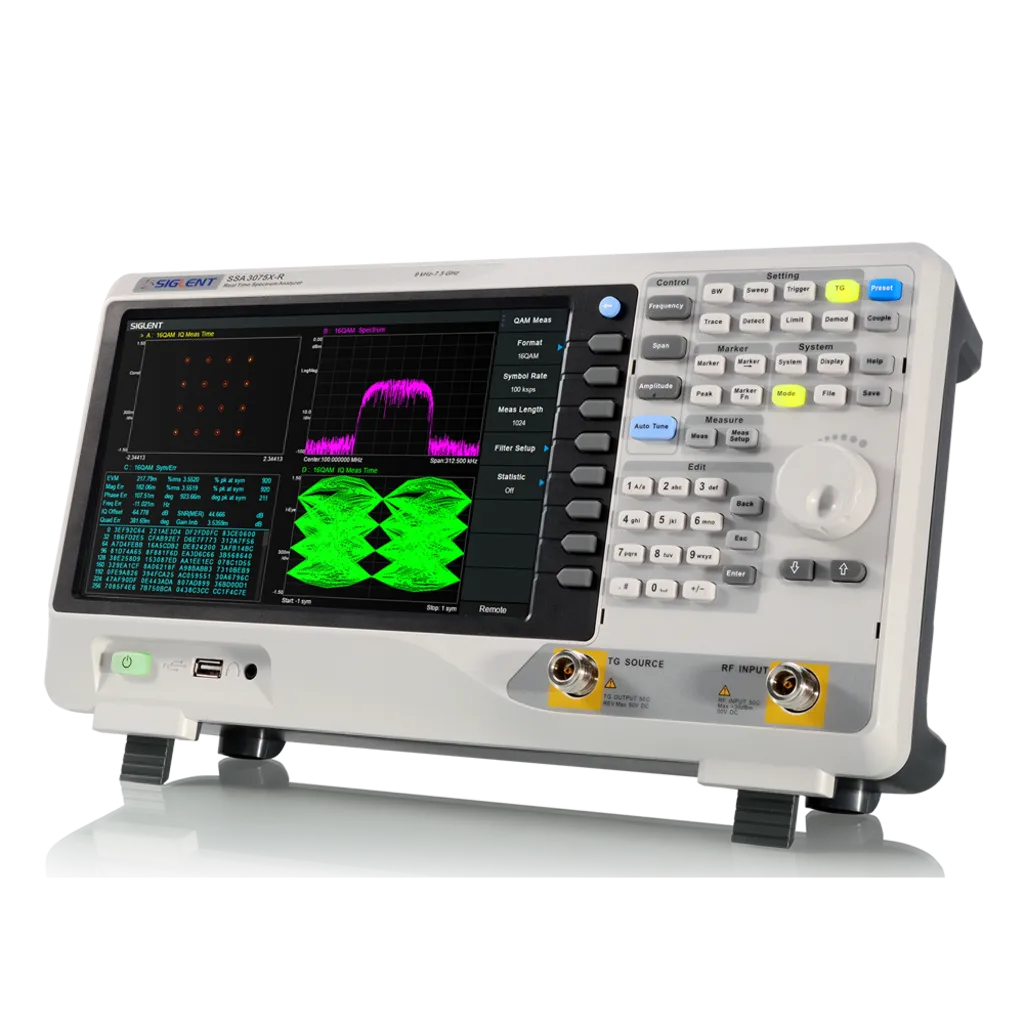

전면·후면·측정 화면 이미지

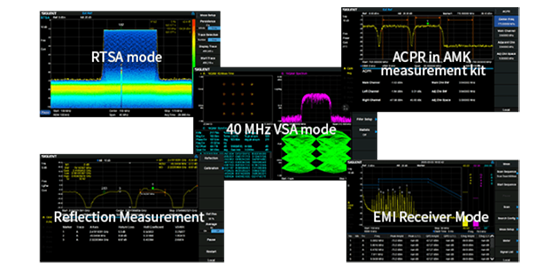

주요 기능 이미지
주요 사양 요약
| 제품군 | Real-Time Spectrum Analyzer |
|---|---|
| 모델 | SSA3032X-R / SSA3050X-R / SSA3075X-R |
| 주파수 범위 | 9 kHz ~ 3.2 GHz / 5.0 GHz / 7.5 GHz |
| RBW | 1 Hz ~ 3 MHz |
| DANL | -165 dBm/Hz Typ. |
| 위상 잡음 | < -98 dBc/Hz @ 1 GHz, 10 kHz offset Typ. |
| RTSA 대역폭 | 25 MHz 기본, 40 MHz 옵션 |
| VNA 측정 | Vector S11, Vector S21 |
| 통신 인터페이스 | LAN, USB Device, USB Host, USB-GPIB 어댑터 지원 |
표준 액세서리

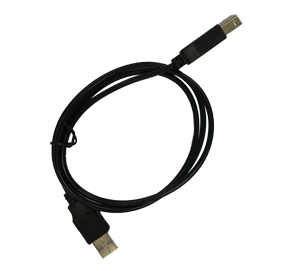

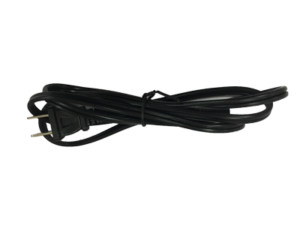

데이터시트 기준 표준 액세서리는 Quick Start, USB Cable, Power Cord입니다. 실제 납품 구성은 견적 시 공급 조건과 함께 확인해 주세요.
활용 분야
RF 연구개발
무선 통신 신호, 고조파, 간헐 신호, 변조 신호의 주파수 특성을 확인합니다.
EMI 사전 검토
정식 인증 전 방사·전도 노이즈 확인과 Limit Line 기반 사전 점검에 활용합니다.
생산검사·품질검사
RF 모듈, 송수신기, 안테나, 케이블의 신호 품질을 반복 측정합니다.
교육·유지보수
스펙트럼 분석, VNA, DTF 기능을 교육 및 현장 점검 환경에서 활용합니다.
구매 전 확인사항
- 측정해야 하는 최대 주파수 범위: 3.2 GHz, 5.0 GHz, 7.5 GHz 중 선택
- RTSA 40 MHz 옵션 필요 여부
- EMI 측정 옵션, 변조 분석 옵션, Advanced Measurement Kit 필요 여부
- VNA 교정 키트, 근접장 프로브, 랙마운트, 휴대용 가방 등 액세서리 구성
- 교정성적서, 납기, 기술지원 범위
FAQ
Q. SSA3000X-R 시리즈는 어떤 용도에 적합한가요?
A. RF 스펙트럼 분석, 간헐 신호 모니터링, 주파수 호핑 확인, EMI 사전 검토, VNA S11/S21 측정, 케이블·안테나 DTF 점검에 적합합니다.
Q. 모델별 차이는 무엇인가요?
A. 주요 차이는 주파수 범위입니다. SSA3032X-R은 3.2 GHz, SSA3050X-R은 5.0 GHz, SSA3075X-R은 7.5 GHz까지 지원합니다.
Q. 실시간 분석 대역폭은 어떻게 구성되나요?
A. 기본 RTSA 대역폭은 25 MHz이며, SSA3000XR-RT40 옵션을 적용하면 40 MHz 실시간 분석 대역폭을 사용할 수 있습니다.
Q. VNA 기능도 사용할 수 있나요?
A. 예. SSA3000X-R 시리즈는 Vector S11, Vector S21 측정을 지원하며 모델별 VNA 주파수 범위는 100 kHz부터 각 모델의 최대 주파수까지입니다.
Q. 표준 액세서리는 무엇인가요?
A. 데이터시트 기준 표준 액세서리는 Quick Start, USB Cable, Power Cord입니다. 실제 납품 구성은 공급 조건에 따라 확인이 필요합니다.
Q. 견적 요청 시 어떤 정보를 전달하면 좋나요?
A. 필요 주파수 범위, EMI/VNA/RTSA 옵션 여부, 교정성적서 필요 여부, 사용 환경, 납기 조건을 함께 전달하면 모델과 옵션 구성을 빠르게 검토할 수 있습니다.
