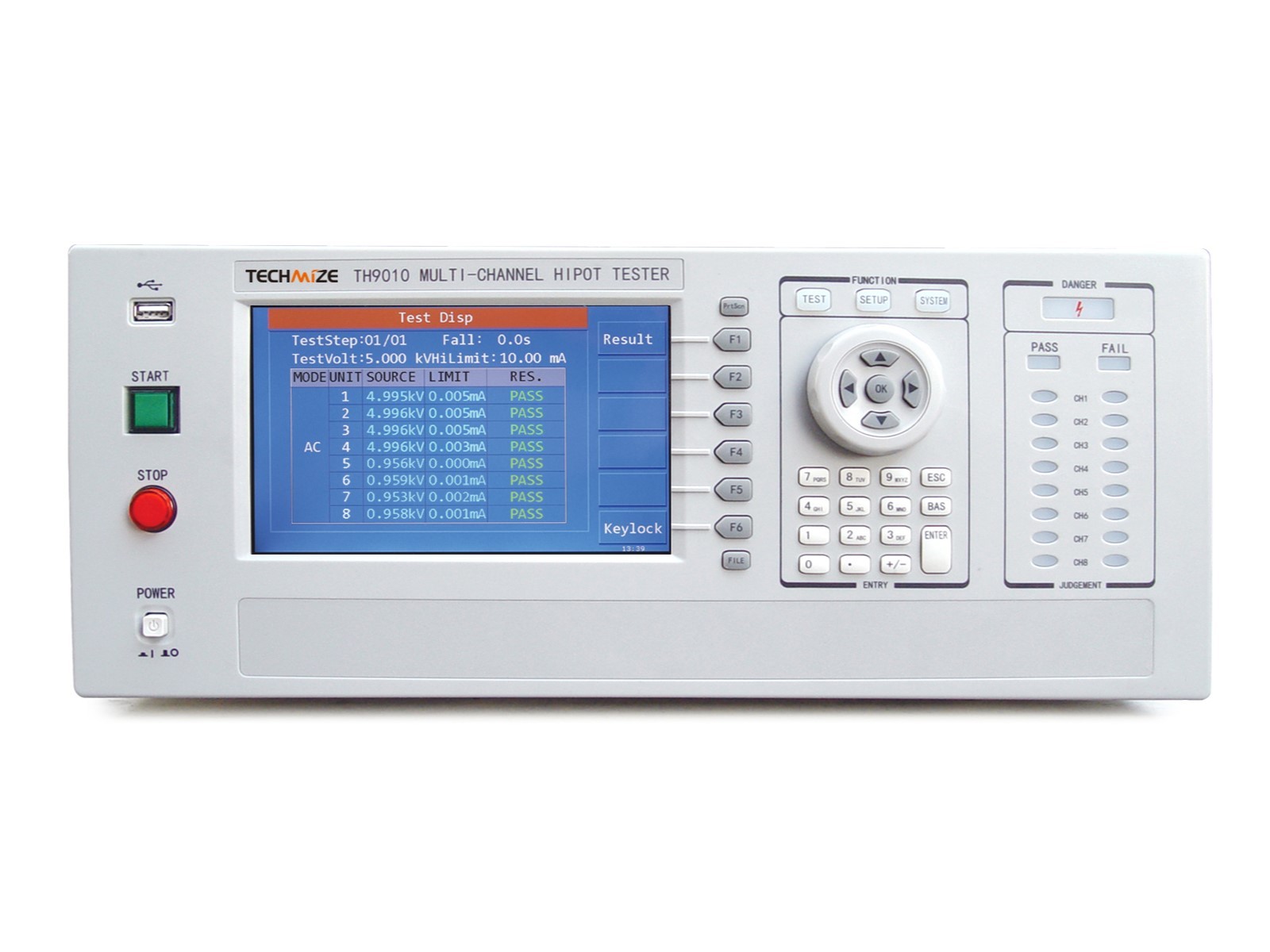

TECHMIZE TH9010/TH9010A Hipot Tester 내전압 절연저항 시험기
TECHMIZE TH9010/TH9010A는 AC 내전압, DC 내전압, 절연저항 시험을 지원하는 다채널 전기안전 시험기입니다.
TH9010은 8개 독립 병렬 채널, TH9010A는 4개 독립 병렬 채널을 제공하여 여러 제품을 동시에 검사할 수 있습니다.
AC 0.10~5.00 kV, DC 0.10~6.00 kV 내전압 시험과 0.1 MΩ~10 GΩ 절연저항 측정을 지원하여 생산라인 안전검사와 자동화 시험 시스템에 적합합니다.
주요 특징
8채널 / 4채널 병렬 시험
TH9010은 8개 독립 채널, TH9010A는 4개 독립 채널을 지원하여 다수 DUT를 병렬로 검사할 수 있습니다.
AC/DC 내전압 시험
AC 0.10~5.00 kV, DC 0.10~6.00 kV 출력으로 전기·전자 제품의 절연내력 시험에 활용할 수 있습니다.
절연저항 측정
0.10~1.00 kV 절연저항 시험 전압과 0.1 MΩ~10 GΩ 측정 범위를 지원합니다.
자동화 검사 대응
HANDLER, RS232, USB DRV, USB HOST 인터페이스를 기본 지원하여 생산라인 검사 시스템 구성이 가능합니다.
주요 적용 분야
가전제품 안전검사
완제품 출하 전 내전압 및 절연저항 검사를 통해 전기안전 품질 기준을 확인할 수 있습니다.
모터·변압기 검사
권선 절연, 절연내력, 누설전류 확인이 필요한 모터 및 변압기 검사 공정에 적용할 수 있습니다.
조명·전기장비 검사
조명기기, 전열기기, 전기설비 등 절연 안전성 검사가 필요한 품질검사 환경에 적합합니다.
자동화 시험 시스템
다채널 병렬 시험과 인터페이스 연동을 통해 생산라인 자동검사 및 대량검사 시스템에 활용할 수 있습니다.
주요 사양
| 항목 | TH9010 | TH9010A |
|---|---|---|
| 제품군 | Hipot Tester | Hipot Tester |
| 채널 수 | 8개 독립 병렬 채널 | 4개 독립 병렬 채널 |
| AC 내전압 출력 | 0.10 kV~5.00 kV, ±2% | 0.10 kV~5.00 kV, ±2% |
| DC 내전압 출력 | 0.10 kV~6.00 kV, ±2% | 0.10 kV~6.00 kV, ±2% |
| AC 전류 측정 범위 | 0 mA~10.00 mA, ±(2% Reading + 5 Digit) | 0 mA~10.00 mA, ±(2% Reading + 5 Digit) |
| DC 전류 측정 범위 | 0 μA~5.00 mA, ±(2% Reading + 5 Digit) | 0 μA~5.00 mA, ±(2% Reading + 5 Digit) |
| 절연저항 시험 전압 | 0.10 kV~1.00 kV, ±2% | 0.10 kV~1.00 kV, ±2% |
| 절연저항 측정 범위 | 0.1 MΩ~10.0 GΩ | 0.1 MΩ~10.0 GΩ |
| 절연저항 정확도 | 0.10 MΩ~999 MΩ: ±10% Reading + 5 Digit 1.00 GΩ~10.0 GΩ: ±20% Reading + 5 Digit |
0.10 MΩ~999 MΩ: ±10% Reading + 5 Digit 1.00 GΩ~10.0 GΩ: ±20% Reading + 5 Digit |
| 급속 방전 기능 | DCW 시험 종료 후 방전 | DCW 시험 종료 후 방전 |
| 아크 검출 | 지원 | 지원 |
| 전압 상승 시간 | 0.1 s~999.9 s | 0.1 s~999.9 s |
| 시험 시간 설정 | 0.2 s~999.9 s | 0.2 s~999.9 s |
| 전압 하강 시간 | 0.1 s~999.9 s | 0.1 s~999.9 s |
| IR 대기 시간 | 0.2 s~999.9 s | 0.2 s~999.9 s |
| 시간 정확도 | ±(1% + 0.1 s) | ±(1% + 0.1 s) |
| 메모리 | 100개 테스트 파일, 파일당 최대 20개 테스트 스텝 | 100개 테스트 파일, 파일당 최대 20개 테스트 스텝 |
| 표시부 | 7인치 800×480 TFT-LCD | 7인치 800×480 TFT-LCD |
| 기본 인터페이스 | HANDLER, RS232, USB DRV, USB HOST | HANDLER, RS232, USB DRV, USB HOST |
※ 상기 사양은 공식 제품 페이지의 Specifications 표 기준으로 작성했습니다. 실제 견적 및 납품 사양은 옵션, 액세서리, 현장 검사 조건에 따라 확인이 필요합니다.
기술 상담 및 견적 문의
적용하려는 제품의 내전압 시험 전압, 누설전류 기준, 절연저항 범위, 검사 채널 수, 생산라인 자동화 연동 조건에 따라 적합한 모델과 시험 구성이 달라질 수 있습니다.
필요한 사양을 검토하여 모델 선정, 견적 및 시스템 구성 상담을 지원합니다.
빠른 기술 상담
AC/DC 내전압, 누설전류, 절연저항 조건 검토
현장 적용 검토
가전·모터·변압기·조명·의료기기 검사 환경 검토
B2B 견적 지원
기업·연구소·학교·품질검사기관 대상 견적 지원
※ 데이터시트 링크는 업로드 전 실제 PDF URL로 교체해 주세요.
FAQ
TH9010과 TH9010A의 차이는 무엇인가요?
가장 큰 차이는 병렬 시험 채널 수입니다. TH9010은 8개 독립 채널, TH9010A는 4개 독립 채널을 지원합니다.
AC/DC 내전압 시험 범위는 어떻게 되나요?
AC 내전압 출력은 0.10~5.00 kV, DC 내전압 출력은 0.10~6.00 kV입니다.
절연저항 시험도 가능한가요?
네. 절연저항 시험 전압은 0.10~1.00 kV이며, 절연저항 측정 범위는 0.1 MΩ~10.0 GΩ입니다.
생산라인 자동검사에 사용할 수 있나요?
HANDLER, RS232, USB DRV, USB HOST 인터페이스를 기본 지원하므로 자동화 검사 시스템 구성에 활용할 수 있습니다.
어떤 분야에 주로 적용되나요?
가전제품, 모터, 변압기, 전기장비, 조명기기, 신에너지 차량 부품, 전자부품, 의료기기 등의 전기안전 검사에 적용할 수 있습니다.
