TECHMIZE · Ground Bond Tester

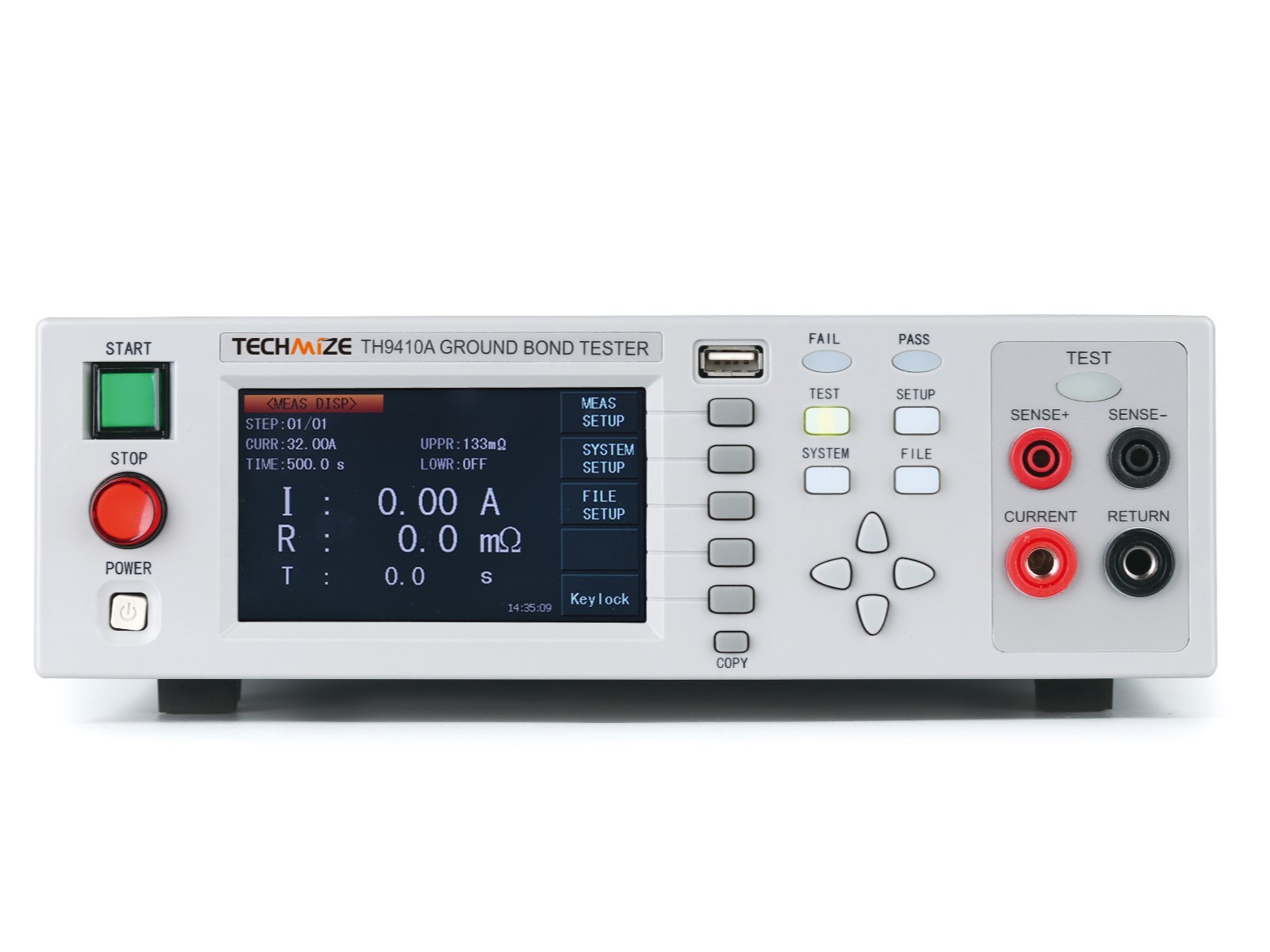

TECHMIZE TH9410A/TH9411A Ground Bond Tester 접지저항 시험기
TECHMIZE TH9410A/TH9411A는 전기·전자 제품의 접지 연속성 및 접지저항 검사를 위한 프로그래머블 Ground Bond Tester입니다.
TH9410A는 1 A~45 A, TH9411A는 1 A~32 A 시험 전류를 지원하며, 접지저항 측정 범위는 0~600 mΩ입니다.
4단자 테스트 방식, TFT-LCD 표시부, 테스트 파일 저장 기능을 통해 생산라인 전기안전 검사와 자동화 시험 시스템에 적용할 수 있습니다.
주요 특징
최대 45 A 시험 전류
TH9410A는 1 A~45 A, TH9411A는 1 A~32 A 범위의 접지 본드 시험 전류를 지원합니다.
0~600 mΩ 접지저항 측정
접지저항 측정 범위는 0~600 mΩ이며, 상한·하한 설정을 통해 합격/불합격 판정 시험에 활용할 수 있습니다.
4단자 테스트 방식
4단자 측정 구조로 리드선 및 접촉 저항 영향을 줄여 접지저항 시험 정확도를 확보합니다.
테스트 조건 저장
20개 테스트 파일과 각 파일당 20개 테스트 스텝 저장을 지원하여 반복 검사 조건 관리에 유리합니다.
주요 적용 분야
가전제품 안전검사
완제품 출하 전 접지 연속성 및 보호 접지 상태 확인에 활용할 수 있습니다.
전기장비 품질검사
전기설비, 전열기기, 조명기기 등 접지저항 관리가 필요한 검사 공정에 적합합니다.
모터·변압기 검사
모터, 변압기 등 전기기기 제조 및 수입검사 단계에서 접지 안전성 확인에 사용할 수 있습니다.
자동화 시험 시스템
생산라인 전기안전 자동검사, 신에너지 차량 부품, 전자부품, 의료기기 검사 환경에 적용할 수 있습니다.
주요 사양
| 항목 | TH9410A | TH9411A |
|---|---|---|
| 제품군 | Ground Bond Tester | Ground Bond Tester |
| 출력 전류 범위 | 1.00 A~45.00 A | 1.00 A~32.00 A |
| 전류 정확도 | ±(2% Reading + 3 Digit) | ±(2% Reading + 3 Digit) |
| 전류 설정 분해능 | 0.01 A | 0.01 A |
| 전류 표시 분해능 | 0.01 A | 0.01 A |
| 출력 전압 | 8 V max / 6 V max / 8 V max | 8 V max |
| 출력 주파수 | 50 Hz / 60 Hz, ±0.1% SET | 50 Hz / 60 Hz, ±0.1% SET |
| 접지저항 측정 범위 | 0~600 mΩ | 0~600 mΩ |
| 저항 정확도 | ±(2% Reading + 2 Digit) | ±(2% Reading + 2 Digit) |
| 저항 상한 설정 | 0~600 mΩ | 0~600 mΩ |
| 저항 하한 설정 | 0~600 mΩ, 상한값보다 낮게 설정 | 0~600 mΩ, 상한값보다 낮게 설정 |
| 바이어스 범위 | 0~100 mΩ | 0~100 mΩ |
| 테스트 시간 | 0, 0.5~999.9 s / 0 = Continuous | 0, 0.5~999.9 s / 0 = Continuous |
| 표시부 | 480×272 dots TFT-LCD | 480×272 dots TFT-LCD |
| 입력 전원 | 110 V, 220 V / 47.5~63 Hz | 110 V, 220 V / 47.5~63 Hz |
| 소비전력 | ≤900 VA | ≤800 VA |
| 크기 | 340 mm × 120 mm × 450 mm | 340 mm × 120 mm × 450 mm |
| 무게 | 약 15 kg | 약 15 kg |
※ 공식 페이지 상단에는 Output Current 0.01-45A로 표기되어 있으나, 상세 Specifications 표에는 TH9410A 1.00 A~45.00 A, TH9411A 1.00 A~32.00 A로 표기되어 있어 본문 사양표는 상세 Specifications 기준으로 작성했습니다.
기술 상담 및 견적 문의
적용하려는 제품의 접지 안전 기준, 시험 전류 범위, 허용 접지저항, 생산라인 검사 방식, 자동화 연동 조건에 따라 적합한 모델과 시험 구성이 달라질 수 있습니다.
필요한 사양을 검토하여 모델 선정, 견적 및 시스템 구성 상담을 지원합니다.
빠른 기술 상담
시험 전류, 접지저항 기준, 판정 조건 검토
현장 적용 검토
가전·전기장비·모터·의료기기 검사 환경 검토
B2B 견적 지원
기업·연구소·학교·품질검사기관 대상 견적 지원
※ 데이터시트 링크는 업로드 전 실제 PDF URL로 교체해 주세요.
FAQ
TH9410A와 TH9411A의 차이는 무엇인가요?
가장 큰 차이는 출력 전류 범위입니다. TH9410A는 1 A~45 A, TH9411A는 1 A~32 A 범위를 지원합니다.
접지저항 측정 범위는 어떻게 되나요?
공식 사양 기준 접지저항 측정 범위는 0~600 mΩ입니다. 설정 전류에 따라 허용 가능한 최대 저항 조건을 함께 검토해야 합니다.
생산라인 자동검사에 사용할 수 있나요?
20개 테스트 파일과 각 파일당 20개 테스트 스텝 저장을 지원하므로 반복 검사 조건 관리가 필요한 생산라인 검사에 활용할 수 있습니다.
어떤 분야에 주로 적용되나요?
가전제품, 변압기, 모터, 전기장비, 전열기기, 조명, 신에너지 차량, 전자부품, 의료기기 등의 접지 안전성 검사에 적용할 수 있습니다.
전원 사양은 어떻게 되나요?
입력 전원은 110 V 또는 220 V, 주파수 범위는 47.5~63 Hz입니다. 설치 전 현장 전원 조건을 확인하는 것이 좋습니다.
